Máy phay CNC là gì? Những thông tin chi tiết của máy phay CNC nên biết

Với những ưu điểm vượt trội so với các máy phay cơ truyền thống, máy phay CNC đang trở thành lựa chọn hàng đầu cho các doanh nghiệp gia công hiện nay. Công nghệ CNC mang lại nhiều lợi ích đáng kể như tự động hóa quy trình sản xuất, đảm bảo độ chính xác cao của sản phẩm và tiết kiệm chi phí.

Bài viết này sẽ giúp doanh nghiệp hiểu rõ hơn về máy phay CNC là gì, cấu tạo và công dụng của máy, nhằm hỗ trợ việc lựa chọn mua máy phù hợp nhất với nhu cầu gia công của họ.

Máy phay CNC

Phay CNC là gì?

Quá trình gia công phay trên máy phay CNC là quá trình cắt vật liệu thông qua các lệnh được lập trình trên máy tính. Quy trình này bao gồm cố định một vật liệu cần gia công (gọi là phôi) lên đồ gá trên bàn máy và sử dụng công cụ cắt đang quay để loại bỏ các vật liệu thừa, tạo ra sản phẩm có hình dạng và kích thước mong muốn.

Gia công phay trên máy phay CNC có thể được thực hiện trên nhiều dạng định hình khác nhau như mặt phẳng, mặt trụ, rãnh then, trục then hoa, bề mặt phức tạp, mặt tròn xoay, cắt ren, phay bánh răng và nhiều phương pháp phay CNC khác.

Các bộ phận sản xuất từ gia công phay trên máy phay CNC có dung sai từ +/- 0,001 in đến +/- 0,005 in. Quá trình gia công có thể được áp dụng trên nhiều loại vật liệu như gỗ,thép, sắt, đồng và các loại vật liệu khác.

Máy phay CNC là gì?

Máy phay CNC (tên tiếng anh CNC Milling Machine) là loại máy sử dụng quy trình phay CNC để gia công sản phẩm. Nhờ vào công nghệ CNC tiên tiến, quy trình gia công phay CNC được tự động hóa, giúp nâng cao chất lượng sản phẩm và tiết kiệm chi phí.

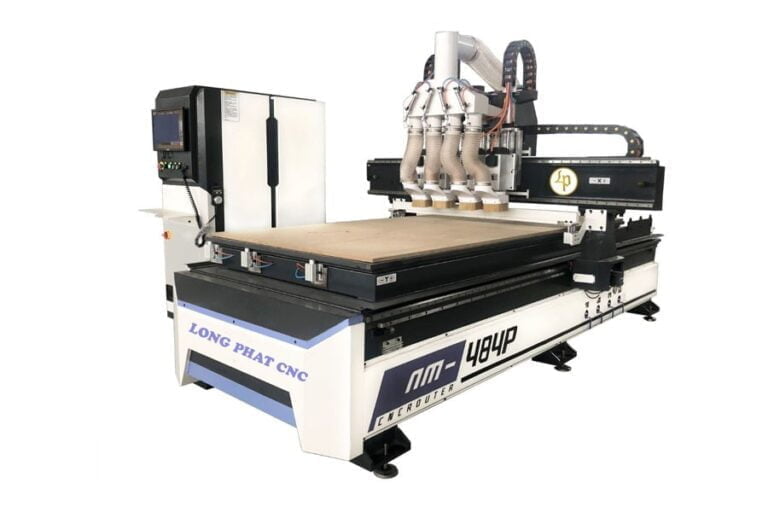

Tìm hiểu máy phay CNC
Tìm hiểu máy phay CNC

Các nguyên công phay phổ biến trên máy phay CNC bao gồm phay mặt, phay rãnh, phay hốc, phay mặt và biên dạng 3D, khoan, doa lỗ, taro ren, vát mép, và nhiều loại công việc khác.

Máy phay CNC được áp dụng rộng rãi trong nhiều lĩnh vực như chế biến gỗ, chế tạo chi tiết máy, nông nghiệp, công nghiệp,… Thường được sử dụng để gia công các bề mặt phẳng, các bề mặt có biên dạng phức tạp, hoặc dùng để khoan, khoét, cắt bánh răng và gia công các rãnh trên chi tiết gia công.

Cấu tạo chi tiết của máy phay CNC

Máy phay CNC bao gồm nhiều bộ phận quan trọng, đóng vai trò quyết định đến hiệu suất và chất lượng gia công.

Để hiểu rõ hơn về máy phay CNC và cách hoạt động của từng bộ phận, chúng ta cần tìm hiểu về cấu trúc của máy này:

  • Khung máy (Frame): Khung máy là bộ phận chịu lực cắt và tạo độ ổn định cho máy phay CNC. Nó đảm bảo máy hoạt động hiệu quả và đạt được độ chính xác cần thiết trong quá trình gia công.
  • Các trục (Axes): Máy phay CNC thường có 3 trục cơ bản: X, Y, Z. Một số loại máy có thể bổ sung thêm 2 trục A, B hoặc C, tùy thuộc vào cấu hình cụ thể.
  • Trục chính (Spindle): Trục chính là nơi gắn dao cắt thông qua giá đỡ dao. Nó có thể được đặt theo chiều dọc hoặc ngang tùy thuộc vào loại máy.
  • Giá đỡ dao (Tool holder): Giá đỡ dao chứa và giữ dao cắt trên trục chính. Đảm bảo dao cắt được lắp và siết chặt để giảm thiểu sai số và đảm bảo độ chính xác trong gia công.
  • Bộ thay dao tự động (ATC): ATC tự động thay dao cắt trên trục chính, tạo điều kiện cho quá trình gia công liên tục và hiệu quả.
  • Bảng điều khiển CNC (Control Panel): Bảng điều khiển là trung tâm điều khiển các hoạt động của máy phay CNC, giúp điều chỉnh chuyển động và vị trí của các thành phần. Một số hệ điều hành phổ biến: Fanuc, Siemens, Heidenhain, Okuma, Haas,… Trong số đó, Fanuc là một trong những hệ điều hành phổ biến nhất với giao diện thân thiện và dễ sử dụng.
  • Bàn máy (Worktable): Bàn máy là nơi đặt chi tiết gia công, có thể được sử dụng để kẹp hoặc gắn các dụng cụ cố định.
  • Dao (Tools): Máy phay CNC sử dụng nhiều loại dao cắt như mũi khoan, dao phay mặt, dao phay ngón, dao phay cầu, dao khắc, và nhiều loại khác.
  • Đồ gá (Fixture): Đồ gá được sử dụng để kẹp và định vị phôi so với dụng cụ cắt, giúp đảm bảo độ chính xác và tiết kiệm thời gian trong quá trình thiết lập.
  • Hệ thống làm mát (Cooling system): Hệ thống làm mát cung cấp nước làm mát cho dụng cụ và bề mặt cắt, giúp giảm nhiệt độ và tăng tuổi thọ của dụng cụ cắt.
  • Hệ thống bôi trơn (Lubrication system): Hệ thống bôi trơn giúp máy hoạt động mượt mà và kéo dài tuổi thọ của các bộ phận máy, từ đó giảm thiểu thời gian bảo dưỡng và nâng cao hiệu suất làm việc.

Ưu và nhược điểm của máy phay CNC là gì?

Máy phay CNC mang lại nhiều ưu điểm so với các phương pháp gia công truyền thống.

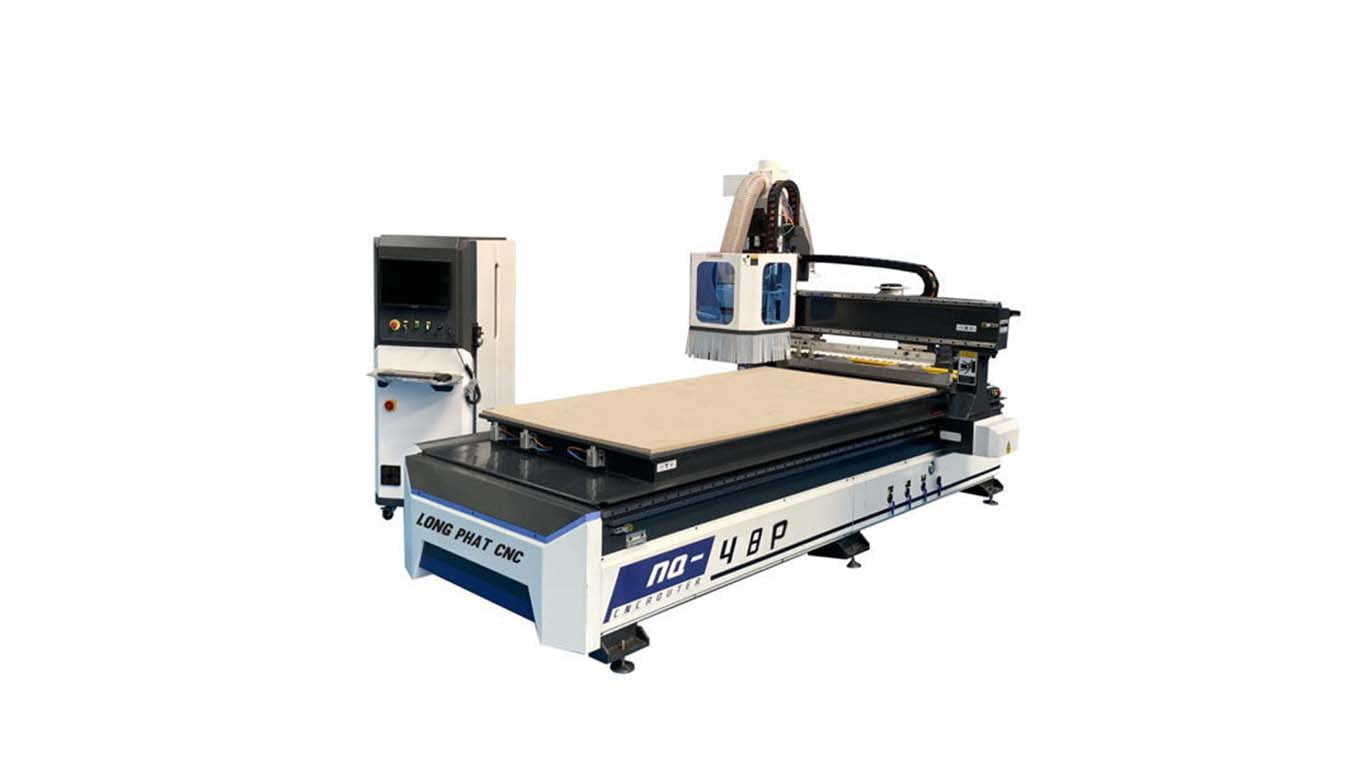

Ưu và nhược điểm của máy phay CNC
Ưu và nhược điểm của máy phay CNC

Hãy cùng điểm qua các ưu và nhược điểm của máy phay CNC để đưa ra quyết định lựa chọn mua và sử dụng hiệu quả cho doanh nghiệp:

  • Giảm sự phụ thuộc vào kỹ năng của người vận hành: Công nghệ CNC giúp máy phay tự động hóa quá trình sản xuất, giảm thiểu yêu cầu về kỹ năng của người thợ. Người vận hành chỉ cần quan sát, theo dõi và kiểm tra khi máy hoạt động, xử lý vấn đề phát sinh có thể xảy ra.
  • Khả năng linh hoạt cao: Hệ thống vi tính giúp máy phay CNC lập trình nhanh chóng, tiết kiệm thời gian và chi phí.
  • Tự động hóa: Tốc độ cao của máy phay CNC giúp tăng hiệu suất và giảm thời gian sản xuất, giảm chi phí và tối ưu hóa quá trình làm việc.
  • Thời gian thay dao nhanh chóng: Hệ thống ổ tích dao giúp thay đổi dụng cụ cắt một cách nhanh chóng và chính xác.
  • Hệ thống điều khiển kỹ thuật số thông minh: Máy phay CNC có khả năng tự động điều chỉnh và kiểm tra chính xác của chi tiết, đảm bảo độ chính xác trong quá trình gia công.
  • Gia công chi tiết nhỏ: Máy phay CNC có thể gia công chi tiết nhỏ và phản ứng linh hoạt với các yêu cầu thay đổi.
  • Độ chính xác cao: Máy phay CNC đảm bảo độ chính xác và độ ổn định cao trong quá trình gia công.

Tuy nhiên, máy phay CNC cũng có nhược điểm như chi phí đầu tư ban đầu cao và phức tạp trong quá trình thiết lập và vận hành máy. Ngoài ra, việc bảo dưỡng và sửa chữa cũng đòi hỏi chi phí cao nếu không được thực hiện đúng cách.

Khi gia công bằng máy phay CNC cần lưu ý những gì?

Việc vận hành máy phay CNC gia công không phức tạp, nhưng doanh nghiệp cần nắm vững thông tin trước khi quyết định sử dụng máy này. Ngoài máy phay, còn có nhiều loại máy cơ khí khác như máy cắt, máy tiện, máy khoan… Vì vậy, bạn cần đánh giá rõ nhu cầu của mình để chọn loại máy phù hợp.

Hiện nay, trên thị trường có đa dạng loại máy phay CNC với nguồn gốc và xuất xứ khác nhau, giá thành dao động từ thấp đến cao. Tuy nhiên, việc chọn mua một chiếc máy chất lượng không phải là dễ dàng nếu bạn không có chuyên môn trong lĩnh vực này. Doanh nghiệp nên chọn những đơn vị uy tín, có kinh nghiệm trong phân phối sản phẩm cơ khí để đảm bảo giá cả hợp lý và chính sách bảo hành tốt.

Những loại máy phay CNC phổ biến

Hiện nay có nhiều loại máy phay CNC được sử dụng trong quá trình sản xuất của doanh nghiệp. Dưới đây là các dòng máy được lựa chọn nhiều nhất.

Các dòng máy phay CNC:

Máy làm phay mộng âm dương 2 đầu

Máy phay cnc

Thông số kỹ thuật:

  • Quy cách phôi gia công lớn nhất: 2000*200*80mm
  • Quy cách giữa các mộng gia công: Dài nhất: 2000mm/ Ngắn nhất:165mm
  • Chiều rộng gia công lớn nhất: 180mm
  • Chiều dày gia công lớn nhất: 70mm
  • Quy cách đầu mộng gia công dài nhất: 40mm
  • Tốc độ quay trục chính: 10000r/min
  • Dòng điện: 28A
  • Đường kính trục dao: 25mm
  • Khí áp làm việc: 0.6mpa
  • Tổng công suất: 15.3kw
  • Trọng lượng: 2.2T
  • Kích thước máy: 4600*2000*1850mm

Máy tiện, phay & khoan cnc

Máy tiện, phay & khoan cnc
Máy tiện, phay & amp; khoan cnc

Thông số kỹ thuật:

  • Chiều dài gia công: 1200mm
  • Số lượng dao tiện: 1
  • Đường kính làm việc: 200mm
  • Công suất trục chính: 5.5kw x 1, 3.7kw x 2 , 3.7kw x 1
  • Mã lệnh UG:
  • Quy cách đai nhám: 3” x 5”
  • Tốc độ chạy không tải: 30m/phút
  • Tốc độ gia công tối đa: 15m/phút
  • Điện áp làm việc: 380V/3P/50Hz

Hướng dẫn vận hành máy phay CNC đạt hiệu quả

Vận hành máy phay CNC một cách hiệu quả và an toàn, việc nắm vững các bước và kỹ thuật cần thiết là rất quan trọng.

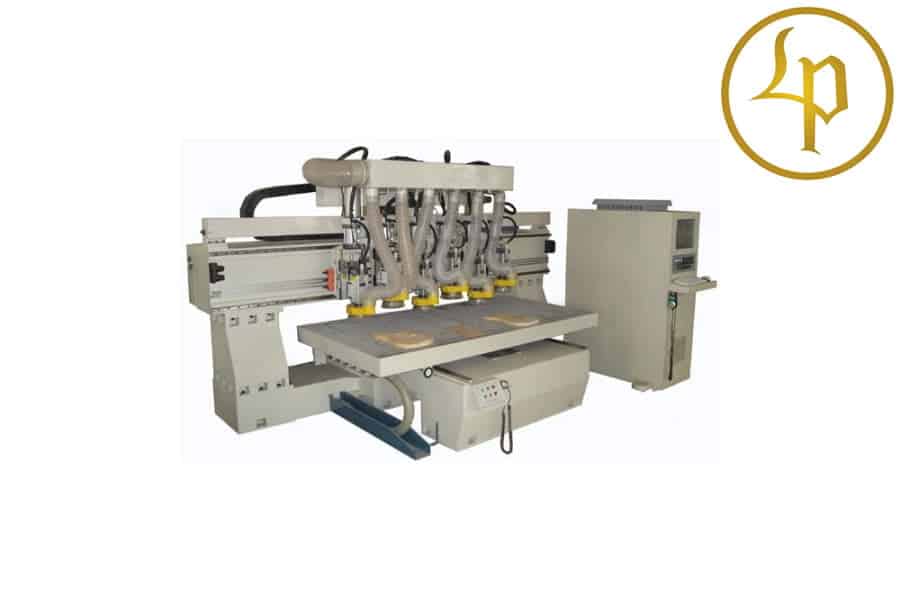

Cấu tạo máy phay CNC 3 trục

Hãy cùng tìm hiểu hướng dẫn vận hành máy phay CNC để tạo ra sản phẩm chất lượng và tối ưu hóa quá trình gia công:

  • Kiểm tra tổng quan máy và các hệ thống để xác định có báo lỗi nào không.
  • Vệ sinh khu vực làm việc và kiểm tra mức dầu máy.
  • Lắp đặt dao cụ lên đài dao.
  • Offset dao cụ đối với bàn ê tô hoặc các dụng cụ đặc biệt.
  • Cài đặt phôi gia công và đồ gá.
  • Tải chương trình gia công lên máy và thực hiện gia công mẫu.
  • Đo kiểm chi tiết và kiểm tra chất lượng sản phẩm.
  • Hiệu chỉnh chi tiết (nếu cần) và tiếp tục quá trình gia công.
  • Vệ sinh máy và chuẩn bị cho bàn gia công tiếp theo.

Để đạt hiệu quả cao khi vận hành máy phay CNC, quan trọng nhất là liên tục nâng cao kỹ năng và kiến thức của người vận hành. Đồng thời, việc tuân thủ đúng các quy tắc an toàn cũng đóng vai trò quan trọng trong việc đảm bảo hoạt động của máy diễn ra suôn sẻ và hiệu quả.

Máy luôn được bảo dưỡng định kỳ, các chi tiết cần thiết được kiểm tra,  thay thế đúng hạn để tránh sự cố không mong muốn và duy trì hoạt động của máy ổn định trong thời gian dài.

Giá máy phay CNC là bao nhiêu?

Máy phay CNC có đa dạng mẫu mã và tính năng khác nhau, do đó khi quan tâm đến việc mua máy, doanh nghiệp cần tham khảo ý kiến từ chuyên gia, nhà cung cấp hoặc những người đã có kinh nghiệm sử dụng máy để chọn được sản phẩm chất lượng và hoạt động hiệu quả.

Doanh nghiệp cũng nên đánh giá máy dựa trên các yếu tố như tính năng (tốc độ trục chính, công suất,…) và thiết kế (kích thước bàn máy, tải trọng tối đa, số lượng dao,…). Việc lựa chọn máy nhập khẩu từ các hãng uy tín và mua tại các đại lý chính hãng sẽ đảm bảo máy hoạt động mượt mà, cũng như dễ dàng vận chuyển, bảo hành và bảo dưỡng.

Có nhiều phân khúc máy phay CNC từ cơ bản đến cao cấp, mỗi loại máy đều có thiết kế và tính năng riêng biệt, phù hợp với mọi nhu cầu gia công và quy mô nhà máy.

Địa điểm mua máy phay CNC uy tín ở đâu?

Máy phay CNC là thiết bị gia công rất phổ biến tại Việt Nam, đáp ứng được các yêu cầu cơ bản của quá trình gia công. Với công nghệ CNC hiện đại, máy phay CNC mang lại nhiều ưu điểm như tự động hóa sản xuất, cải thiện chất lượng sản phẩm và giảm chi phí lao động.

Máy CNC Nhập khẩu là địa chỉ uy tín cung cấp đa dạng các loại máy CNC, trong đó có máy phay CNC đứng và máy phay CNC ngang. Đồng thời, chúng tôi còn cung cấp nhiều dịch vụ hỗ trợ như chuyển giao công nghệ, vận chuyển đến tận xưởng, bảo hành và bảo dưỡng.

Sản phẩm của chúng tôi đều là hàng chính hãng, chất lượng cao và được đảm bảo 100%. Đội ngũ kỹ thuật và tư vấn viên của chúng tôi luôn sẵn lòng hỗ trợ quý khách hàng với thông tin chi tiết và tư vấn chuyên nghiệp.

Nếu quý doanh nghiệp có nhu cầu mua máy phay CNC, vui lòng liên hệ qua hotline hoặc website của Long Phát CNC để nhận được sự hỗ trợ tư vấn tốt nhất.
