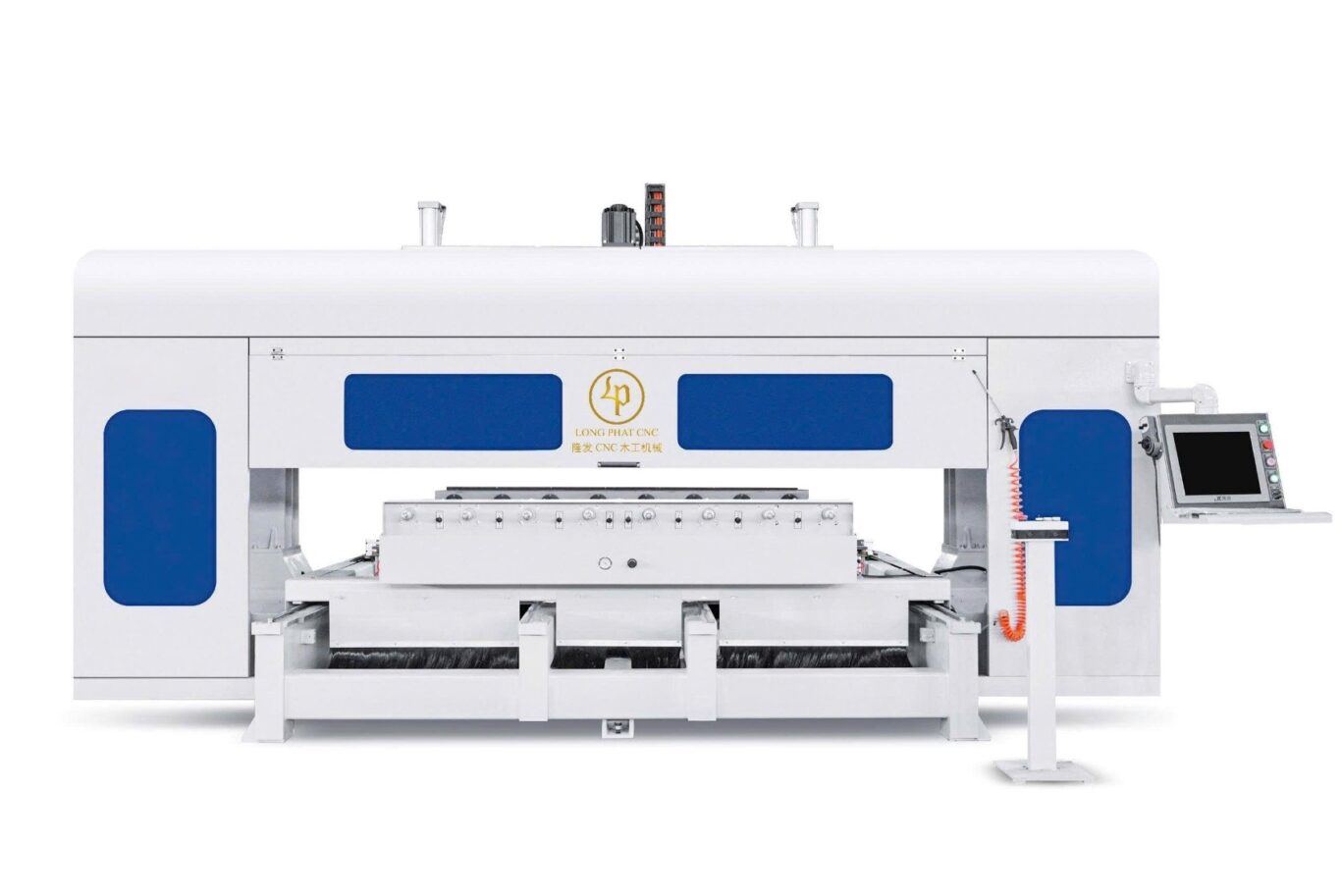

1. Giới thiệu máy phay tiện CNC 8 trục 32 dao LF-ZX1000-4×8
Máy phay tiện CNC 8 trục 32 dao LF-ZX1000-4×8 là dòng máy CNC chuyên dụng trong ngành chế biến gỗ, được thiết kế để gia công các chi tiết gỗ tự nhiên như chân ghế, chân bàn, trụ cầu thang, song tiện và các sản phẩm nội thất có hình dạng phức tạp. Máy có khả năng gia công đồng thời 8 phôi, kết hợp các nguyên công tiện, phay rãnh, khoan và lắc mộng, giúp nâng cao hiệu quả sản xuất hàng loạt.
Điểm nổi bật của dòng máy nâng cấp là hệ thống 8 servo quay phôi độc lập, thay thế cơ cấu sử dụng một servo để quay đồng thời 8 phôi theo cấu hình trước đây. Việc trang bị servo cho từng trục quay giúp tăng khả năng điều khiển chuyển động và đáp ứng nhu cầu gia công tiện tốc độ cao.
Ngoài ra, máy còn được nâng cấp thêm dao tiện tròn cho mỗi trục. Theo cấu hình nâng cấp được cung cấp, mỗi trục có 5 bộ dao thay vì 4 bộ như phiên bản trước, giúp mở rộng khả năng gia công và giảm nhu cầu thay đổi công đoạn thủ công.
Với kết cấu thân máy tải nặng, hệ thống điều khiển CNC của Đài Loan và các linh kiện công nghiệp được lựa chọn theo cấu hình máy, LF-ZX1000-4×8 là giải pháp đáng cân nhắc cho các xưởng sản xuất chân bàn ghế, đồ gỗ tiện và doanh nghiệp nội thất hướng đến sản xuất số lượng lớn.
2. Điểm nâng cấp nổi bật của máy phay tiện CNC 8 trục

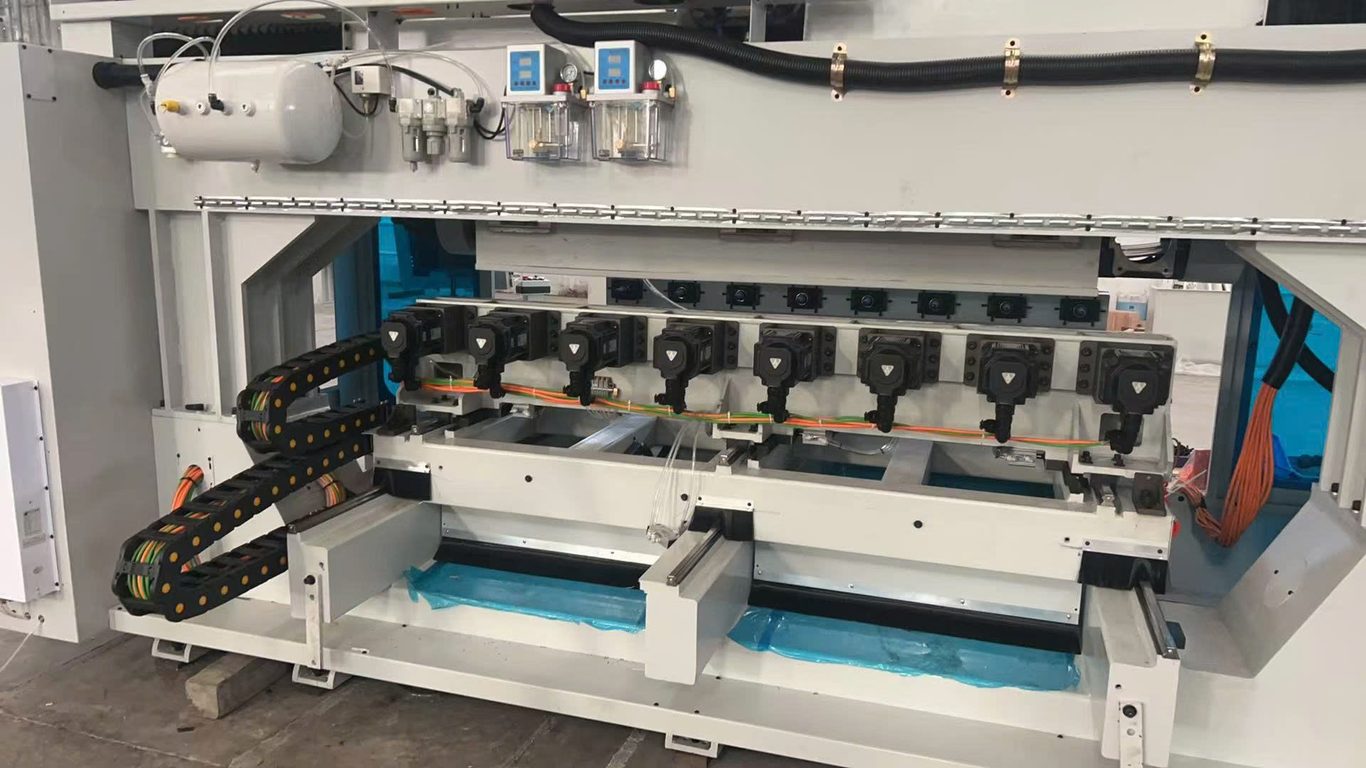

2.1. Trang bị 8 servo quay phôi, hỗ trợ tiện tốc độ cao
Ở cấu hình trước đây, máy sử dụng một servo để quay 8 phôi, khiến khả năng điều khiển tốc độ quay của từng phôi bị hạn chế theo cơ cấu vận hành. Phiên bản nâng cấp sử dụng 8 servo tương ứng với 8 trục quay, cho phép điều khiển chuyển động quay linh hoạt hơn.
Ưu điểm của hệ thống servo gồm:
- Hỗ trợ điều khiển chuyển động quay chính xác.
- Đáp ứng nhu cầu gia công tiện tốc độ cao.
- Tăng khả năng kiểm soát quá trình gia công từng phôi.
- Phù hợp với nhu cầu sản xuất nhiều chi tiết gỗ trong cùng một chu kỳ làm việc.
Việc nâng cấp hệ thống servo giúp máy đáp ứng tốt hơn yêu cầu gia công chân ghế, chân bàn và các chi tiết gỗ tiện có biên dạng khác nhau. Tốc độ thực tế phụ thuộc vào chương trình gia công, loại gỗ, dao cụ và cấu hình vận hành.
2.2. Bổ sung dao tiện tròn cho mỗi trục
Một cải tiến đáng chú ý khác là việc bổ sung thêm một bộ dao tiện tròn cho mỗi trục. Theo thông tin cấu hình nâng cấp, mỗi trục được trang bị 5 bộ dao thay vì 4 bộ như trước.
Việc tăng số bộ dao giúp mở rộng khả năng phối hợp nguyên công trên cùng một máy, hỗ trợ gia công các chi tiết có hình dạng tròn, biên dạng phức tạp và nhiều vị trí cần xử lý khác nhau.
Đối với các xưởng chuyên sản xuất chân bàn ghế, trụ cầu thang và song tiện gỗ, đây là nâng cấp có giá trị trong việc tối ưu quy trình gia công và giảm thời gian chuyển đổi giữa các bước sản xuất.
3. Ưu điểm nổi bật của máy phay tiện CNC LF-ZX1000-4×8

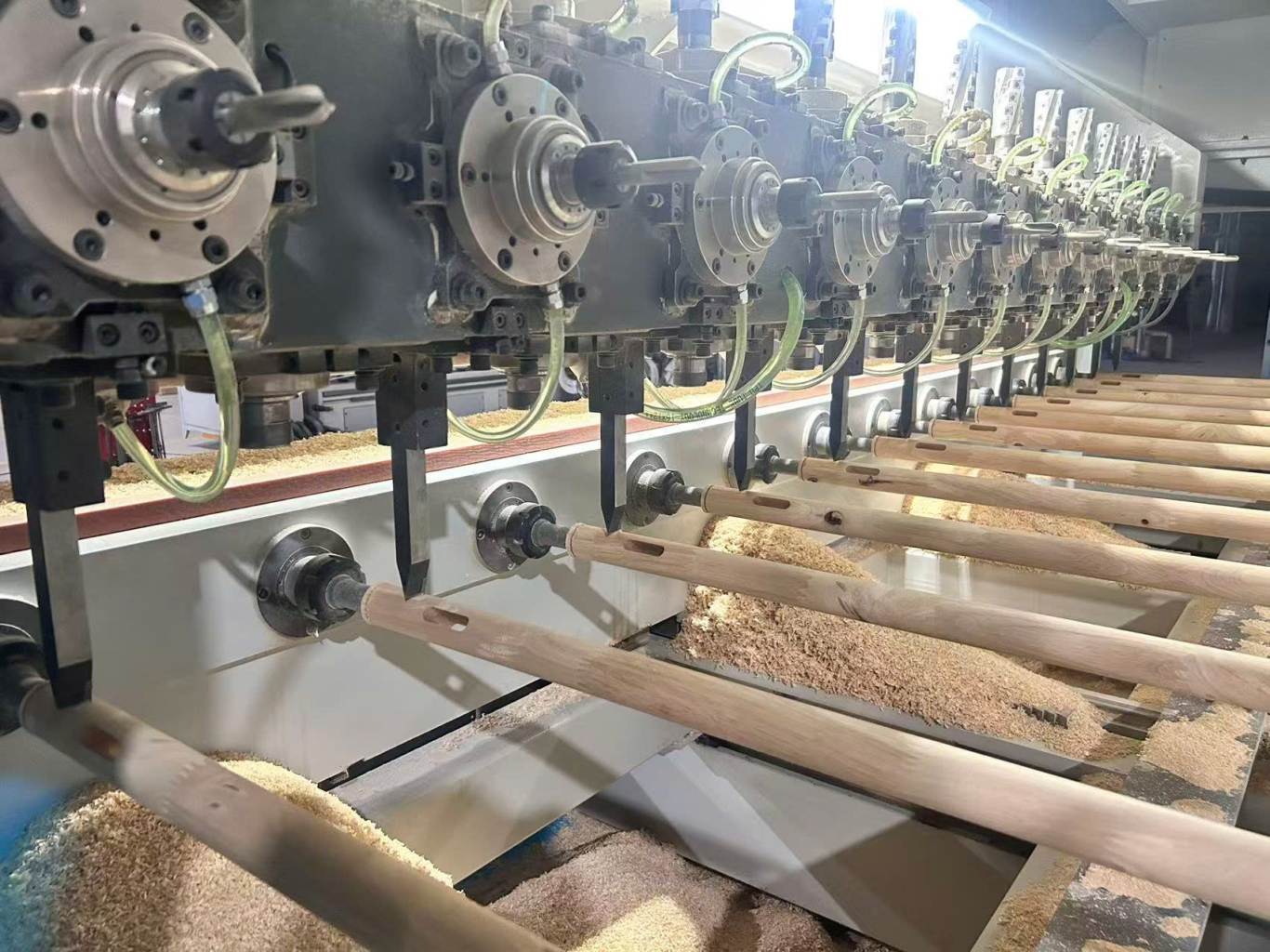

3.1. Gia công đồng thời 8 phôi, nâng cao năng suất
Máy được thiết kế với 8 trục gia công, cho phép xử lý đồng thời 8 phôi theo chương trình và cấu hình vận hành phù hợp. Đây là ưu điểm quan trọng đối với các doanh nghiệp sản xuất chân ghế, chân bàn và chi tiết gỗ tiện theo đơn hàng số lượng lớn.
Việc gia công nhiều phôi trong cùng một chu kỳ giúp tận dụng thời gian vận hành, giảm thao tác lặp lại và hỗ trợ chuẩn hóa chất lượng sản phẩm trong quá trình sản xuất hàng loạt.
3.2. Hệ thống phần mềm CNC của Đài Loan
Máy sử dụng hệ thống phần mềm CNC của Đài Loan, hỗ trợ lập trình đồ họa và mô phỏng đường chạy dao. Giao diện được thiết kế hướng đến sự thuận tiện trong quá trình vận hành, giúp người dùng thiết lập chương trình gia công và đáp ứng nhiều yêu cầu tạo hình khác nhau.
Các tính năng lập trình và mô phỏng hỗ trợ người vận hành kiểm tra đường dao trước khi gia công thực tế, góp phần nâng cao hiệu quả sử dụng máy.
3.3. Trục chính công suất cao, sử dụng vòng bi sứ
Theo thông tin giới thiệu thiết bị, trục chính sử dụng vòng bi sứ với đặc tính ma sát thấp, chịu nhiệt tốt, chịu tải và đáp ứng điều kiện làm việc ở tốc độ cao.
Tài liệu kỹ thuật của model LF-ZX1000-4×8 ghi công suất trục chính 5,5 kW x 16. Cấu hình này phù hợp với định hướng gia công nhiều phôi và thực hiện các nguyên công chế biến gỗ khác nhau.
3.4. Thân máy tải nặng, kết cấu ổn định
Thân máy được xử lý nhiệt sau khi hàn nhằm tăng độ ổn định của kết cấu. Mặt bàn và long môn được thiết kế theo dạng tải nặng, hướng đến khả năng chịu lực và duy trì độ cứng vững trong quá trình vận hành.
Kết cấu máy ổn định là yếu tố quan trọng khi gia công các chi tiết gỗ cần độ chính xác, đặc biệt trong sản xuất chân bàn ghế và trụ tiện có biên dạng phức tạp.
3.5. Giá xoay 360 độ, hỗ trợ gia công nhiều biên dạng
Bàn làm việc được trang bị giá xoay 360 độ, giúp phôi có thể được định hướng để thực hiện nhiều nguyên công trên các bề mặt và góc gia công khác nhau theo chương trình.
Kết hợp với hệ thống dao, máy hỗ trợ các công đoạn như tiện, phay rãnh, lắc mộng và khoan. Nhờ đó, doanh nghiệp có thể tổ chức nhiều bước gia công trên cùng một thiết bị, tùy theo yêu cầu của sản phẩm.

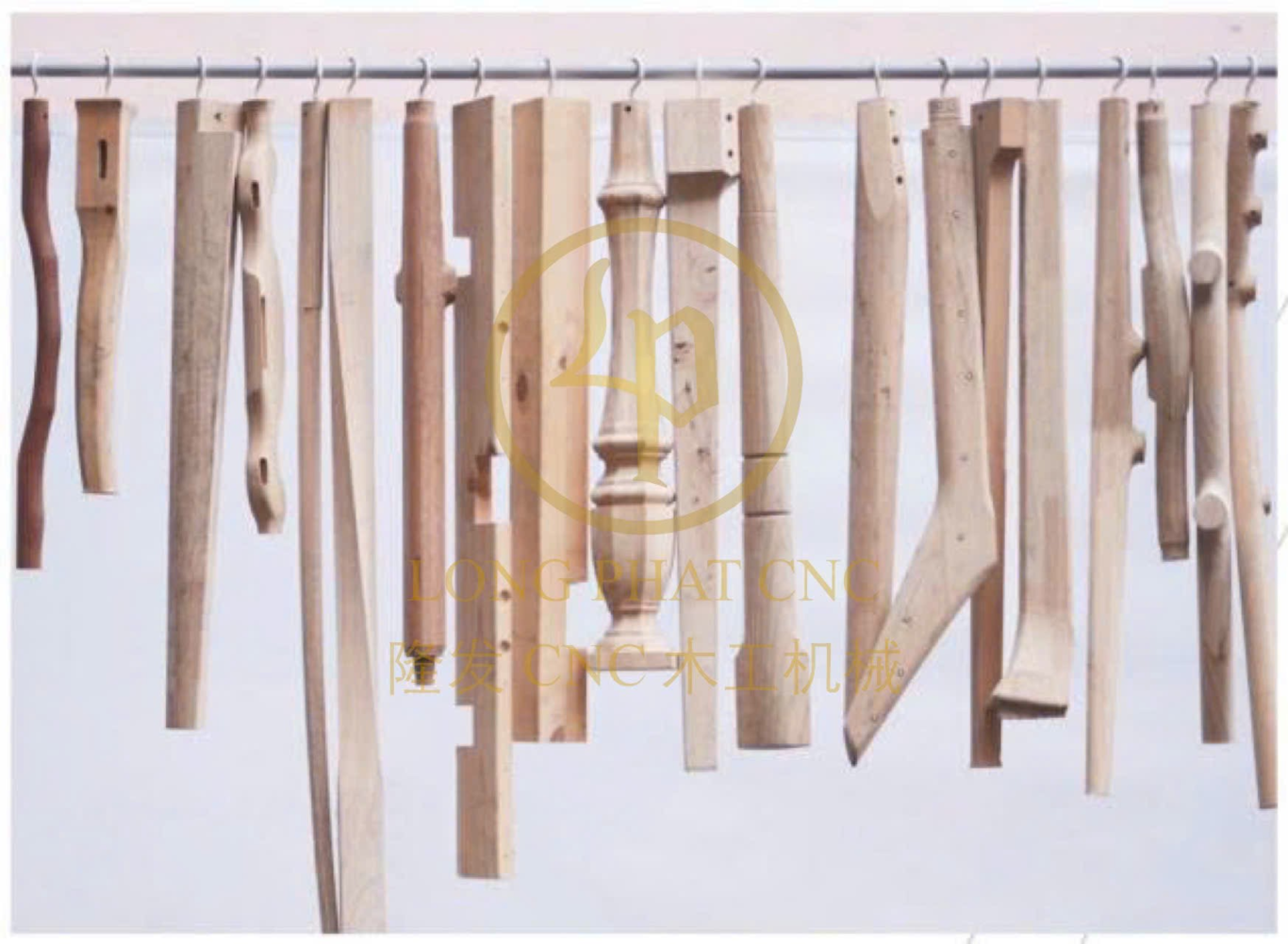

4. Máy phay tiện CNC 8 trục 32 dao gia công được những sản phẩm nào?
Gia công chân ghế gỗ
Máy hỗ trợ gia công chân ghế gỗ tự nhiên với các biên dạng tròn, thon, bậc và những chi tiết tạo hình theo chương trình CNC. Khả năng gia công đồng thời 8 phôi phù hợp với các xưởng sản xuất chân ghế số lượng lớn.
Gia công chân bàn gỗ
Đối với sản phẩm chân bàn, máy có thể thực hiện các nguyên công tiện và phay theo biên dạng thiết kế. Tùy hình dạng phôi và chương trình gia công, thiết bị hỗ trợ tạo ra những chi tiết phục vụ sản xuất bàn ăn, bàn phòng khách và các dòng nội thất gỗ khác.
Gia công trụ cầu thang gỗ
Máy có thể được ứng dụng để gia công trụ cầu thang và các chi tiết gỗ tiện có hình dạng trang trí. Hệ thống CNC giúp kiểm soát chuyển động theo chương trình, hỗ trợ sản xuất các chi tiết đồng đều khi gia công theo cùng một thiết kế.
Gia công song tiện và chi tiết gỗ trang trí
Với khả năng kết hợp các nguyên công tiện, phay rãnh và khoan, máy phù hợp để gia công song tiện, chi tiết trang trí và các sản phẩm gỗ có biên dạng phức tạp, đáp ứng nhu cầu của xưởng nội thất và cơ sở sản xuất đồ gỗ.
5. Thông số kỹ thuật máy phay tiện CNC LF-ZX1000-4×8
Dưới đây là các thông số được ghi trong tài liệu kỹ thuật của model LF-ZX1000-4×8.
| Thông số | Giá trị |
|---|---|
| Tên máy | Máy phay tiện CNC 8 trục 32 dao |
| Model | LF-ZX1000-4×8 |
| Đường kính dao | Φ2–20 mm (Φ2–16 mm); trục 5,5 kW – Φ25 |
| Tổng công suất | 95 kW |
| Điện áp làm việc | 380 V |
| Áp suất làm việc | 0,6–0,8 MPa |
| Chiều dài gia công lớn nhất | 1.000 mm |
| Bán kính gia công lớn nhất | 140 mm |
| Công suất trục chính | 5,5 kW x 16 |
| Đầu kẹp dao | ER25/ER32 |
| Trọng lượng máy | 6 tấn |
| Kích thước máy | 4100 x 2200 x 2300 mm |
| Xuất xứ | Trung Quốc |
Thông số trên được trích theo tài liệu của model LF-ZX1000-4×8. Cấu hình 8 servo và 5 bộ dao mỗi trục là thông tin nâng cấp được cung cấp riêng; cần xác nhận với cấu hình thực tế trước khi đưa vào bảng thông số chính thức.
6. Hệ thống linh kiện và điều khiển của máy
Theo tài liệu kỹ thuật, máy được trang bị các linh kiện và hệ thống điều khiển gồm:
- Hệ thống LNC – Đài Loan: Hỗ trợ điều khiển CNC, lập trình và xử lý chương trình gia công.
- Servo Delta – Đài Loan: Hỗ trợ điều khiển chuyển động và định vị chính xác.
- Bộ trao đổi nhiệt Jin Kong – Trung Quốc: Hỗ trợ trao đổi nhiệt cho hệ thống theo cấu hình máy.
- Máy làm lạnh Lingtong – Trung Quốc: Hỗ trợ làm mát, duy trì điều kiện vận hành phù hợp.
- Trục chính làm mát bằng nước – Trung Quốc: Hỗ trợ tản nhiệt cho trục chính.
- Biến tần Folinn: Hỗ trợ điều khiển tốc độ động cơ.
- CB Tengen – Đài Loan: Hỗ trợ bảo vệ mạch điện.
- Contactor HCS-09 và relay bảo vệ HRS-A-4-S, Honeywell – Mỹ: Các linh kiện thuộc hệ thống điện và bảo vệ động cơ theo tài liệu thiết bị.
Việc lựa chọn hệ thống điều khiển và linh kiện phù hợp góp phần đáp ứng yêu cầu vận hành của máy trong môi trường sản xuất công nghiệp.
7. Vì sao nên đầu tư máy phay tiện CNC 8 trục cho xưởng gỗ?
Đối với doanh nghiệp chuyên sản xuất chân bàn ghế, trụ cầu thang và song tiện gỗ, việc đầu tư máy CNC nhiều trục giúp tự động hóa các công đoạn tạo hình, tăng khả năng xử lý nhiều phôi và nâng cao tính chủ động trong kế hoạch sản xuất.
Những lợi ích đáng chú ý gồm:
- Gia công đồng thời 8 phôi theo cấu hình máy.
- Hỗ trợ thực hiện nhiều nguyên công trên cùng một thiết bị.
- Nâng cao khả năng kiểm soát biên dạng nhờ chương trình CNC.
- Giảm thao tác thủ công giữa các bước gia công phù hợp.
- Hỗ trợ sản xuất hàng loạt các chi tiết gỗ có cùng thiết kế.
- Mở rộng khả năng gia công khi sử dụng cấu hình nâng cấp 8 servo và 5 bộ dao mỗi trục.
Trước khi đầu tư, doanh nghiệp nên xác định loại sản phẩm chủ lực, kích thước phôi, biên dạng gia công, sản lượng dự kiến và yêu cầu về độ hoàn thiện để lựa chọn cấu hình máy phù hợp.
8. Kết luận
Máy phay tiện CNC 8 trục LF-ZX1000-4×8 là giải pháp dành cho các xưởng chế biến gỗ cần gia công chân ghế, chân bàn, trụ cầu thang, song tiện và các chi tiết gỗ tự nhiên có biên dạng phức tạp.
Với khả năng gia công đồng thời 8 phôi, hệ thống điều khiển CNC, giá xoay 360 độ và kết cấu thân máy tải nặng, thiết bị hỗ trợ doanh nghiệp nâng cao hiệu quả tổ chức sản xuất. Đặc biệt, phiên bản nâng cấp sử dụng 8 servo quay phôi và bổ sung dao tiện tròn cho mỗi trục giúp mở rộng khả năng gia công theo cấu hình thực tế.
