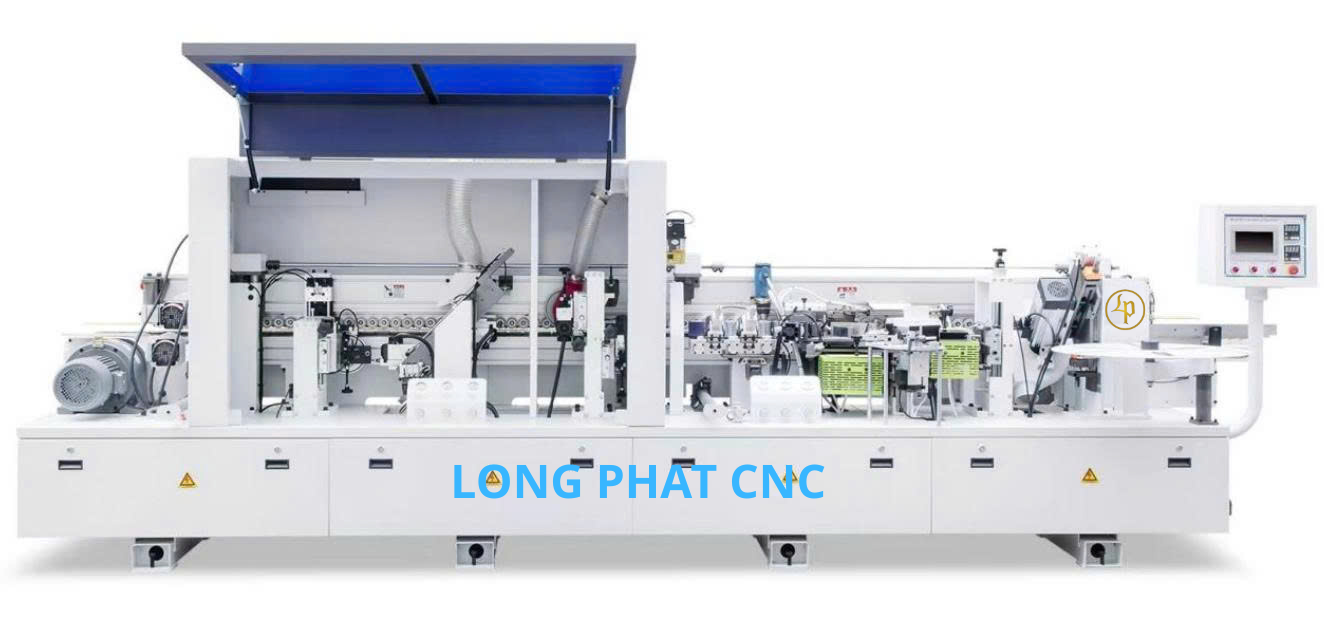

MÁY DÁN CẠNH NGHIÊNG 45 ĐỘ TỰ ĐỘNG

Description

• Thiết bị này chuyên dụng để sử dụng xử lý vát cạnh 45 độ. Vận hành ổn định, bền bỉ và giá thành hợp lý, đặc biệt phù hợp cho các nhà máy nội thất quy mô vừa và lớn, các đơn vị sản xuất tủ bếp, tủ áo và nội thất ván công nghiệp.
• Thân máy được thiết kế với kết cấu độ cứng cao, giúp nâng cao đáng kể độ ổn định khi dán cạnh tốc độ cao, vừa tăng hiệu suất vừa đảm bảo chất lượng dán cạnh.
• Cơ cấu cắt đầu đuôi nhanh có thể kiểm soát khoảng cách giữa các tấm ván ở mức 600mm. Hệ thống điều khiển của cơ cấu này giúp giảm ma sát lên bề mặt vật liệu dán cạnh, hạn chế trầy xước trong quá trình gia công.
• Cụm sửa thô được trang bị 2 động cơ tốc độ cao công suất 0.75KW, giúp giảm vết dao khi sửa cạnh dày và tăng độ bóng mịn của phần bo tròn sau khi sửa cạnh.
• Cụm sửa cạnh được trang bị động cơ tốc độ cao, hiệu suất cao, gia công ổn định và điều chỉnh nhanh chóng, thuận tiện.
• Thiết bị sử dụng màn hình để điều khiển, mức độ tự động hóa cao, thao tác đơn giản, gia công ổn định và hiệu suất cao.

Chức năng chính của máy:

• Phay trước cạnh nghiêng → Bôi keo cạnh nghiêng → Bôi keo cạnh thẳng → Phay rãnh chỉ dán → Cắt đầu đuôi → Sửa cạnh  → Cạo cạnh → Đánh bóng trên dưới.

Yêu cầu về môi trường, điện áp và áp suất khí:

•  Điện áp: Sử dụng điện áp 380V. Nếu điện áp quá cao hoặc quá thấp, phải trang bị máy ổn áp, nếu không sẽ gây hư hỏng các thiết bị điện và linh kiện điện từ.
•  Áp suất khí: Duy trì ở mức 6.5 Mpa. Nếu áp suất không ổn định, cần trang bị thêm bình tích khí lớn hoặc thay thế máy nén khí công suất lớn hơn. Nếu không, thiết bị cắt đầu đuôi sẽ hoạt động không ổn định (cắt không phẳng hoặc làm hỏng tấm ván), bộ phận cạo cạnh sẽ bị lệch hoặc kẹt ván, trường hợp nghiêm trọng có thể làm hỏng các bộ phận của máy.
•  Khí nén từ máy nén khí cần trang bị máy sấy khí để lọc nước trong khí: Nếu khí có lẫn nước đi vào xi lanh của máy sẽ dễ làm hỏng vòng đệm kín, gây hoạt động không ổn định. Khí có nước đi vào van điện từ sẽ gây tắc nghẽn, rò khí, không hoạt động và ảnh hưởng đến sự ổn định của các bộ phận khác.
•  Bảo dưỡng định kỳ: Các vị trí có đầu bơm mỡ phải được kiểm tra mỡ thường xuyên, nếu không sẽ làm máy hoạt động không trơn tru hoặc gây mài mòn linh kiện. Sau mỗi ngày làm việc cần vệ sinh sạch sẽ tạp chất và bụi bẩn trên toàn bộ máy, nếu không sẽ làm các bộ phận hoạt động không ổn định và van điện từ dễ bị bụi làm hư hỏng.

Thông số kỹ thuật:

• Cấu hình máy :

Hình ảnh	Chức năng	Miêu tả

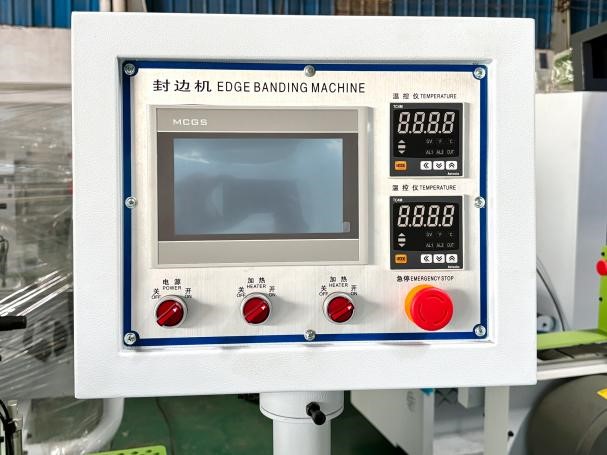

	Màn hình điều khiển	Nâng hạ tự động bằng điện Kiểm soát nhiệt độ, điều khiển thông minh các chức năng Kiểm soát bộ mã hóa Máy duy trì nhiệt độ, đảm bảo không cần phải chờ thời gian làm nóng trong thời gian di chuyển

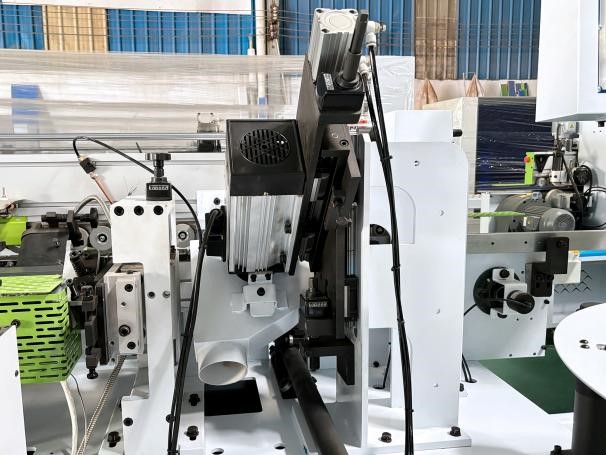

	Phay cạnh nghiêng trước	Điều chỉnh tốc độ bằng biến tần, dùng để phay tạo hình cạnh Nghiêng..Thiết bị thổi bụi làm sạch.

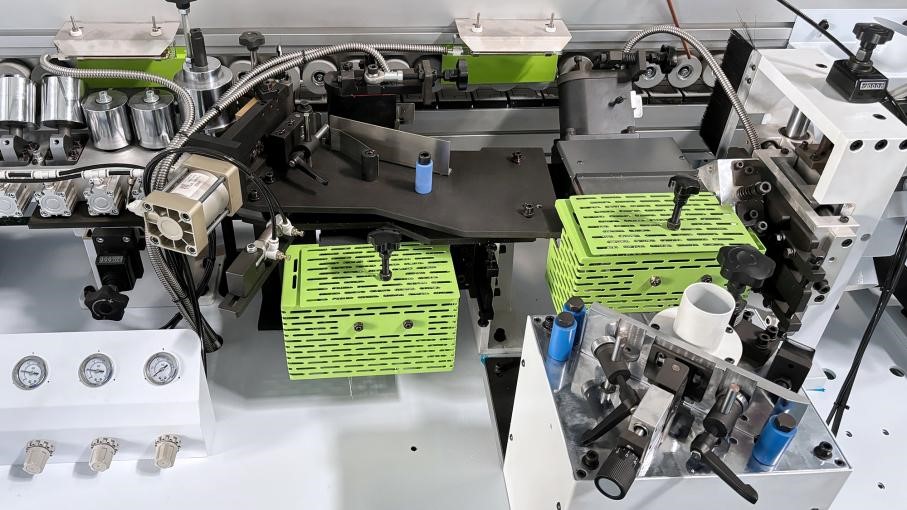

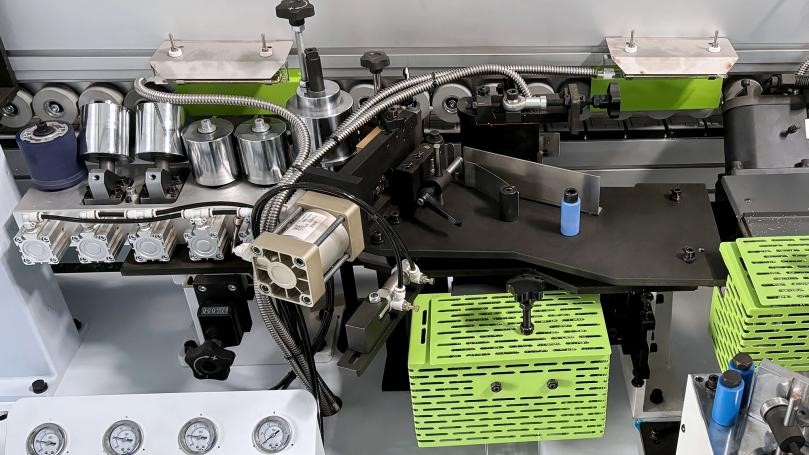

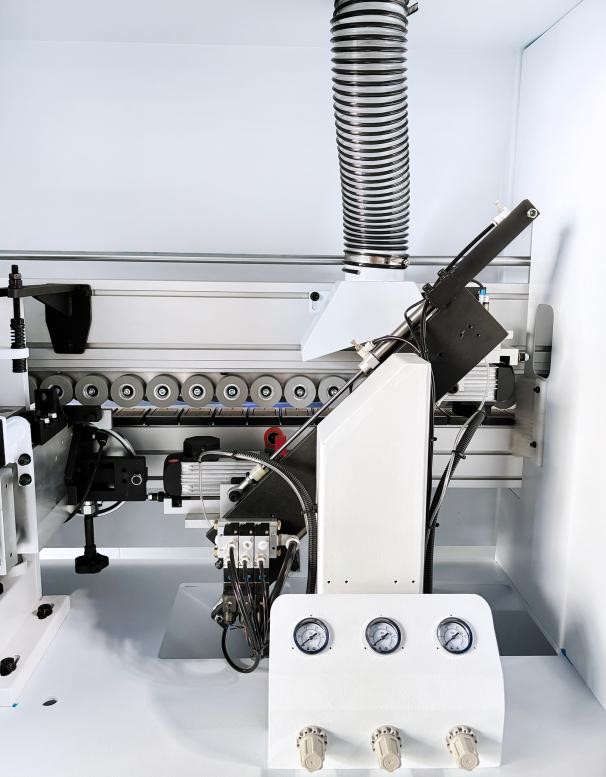

	Nồi keo nghiêng	Bôi keo lên bề mặt của tấm thông qua việc chảy keo trong nồi kèo.
	Nồi keo thẳng	Tấm gia nhiệt bằng nhôm dày, gia nhiệt nhanh, giúp keo được phủ đều hơn trên bề mặt ván khi gia công. Sử dụng kết cấu bánh ép, giúp chỉ dán cạnh bám chắc hơn vào bề mặt ván. Bánh ép lớn độ chính xác cao hoạt động đồng bộ với bánh lăn keo để đảm bảo hiệu quả ép chặt. Bánh đẩy trên dưới giúp chỉ dán cạnh bám sát mép phôi.  Bánh ép có thể điều chỉnh góc riêng biệt để giảm đường keo; cả bánh ép lớn và nhỏ đều có van điều chỉnh áp lực độc lập.
	Phay rãnh chỉ dán	Phay rãnh chỉ dán chữ V trước giúp việc dán chỉ bám sáp chật cạnh ván.
	Cắt đầu đuôi hai đầu	Hai đầu cắt độc lập sử dụng chung 2 động cơ. Đầu cắt cạnh thẳng và đầu cắt cạnh nghiêng độc lập, nhanh chóng và ổn định, dễ dàng chuyển đổi.”
	Cụm sửa cạnh	Loại bỏ phần chỉ thừa sau khi dán cạnh, giảm tải cho các cụm xử lý phía sau.Đặc điểm: Phá mạnh phần chỉ thừa.Hiệu quả đặc biệt khi dùng chỉ dàyTạo đường chuẩn trước khi vào cạo cạnh.
	Gọt keo thừa phẳng cạnh	Loại bỏ phần keo thừa trên bề mặt tấm ván, giúp quá trình đánh bóng dễ dàng và sáng đẹp hơn.

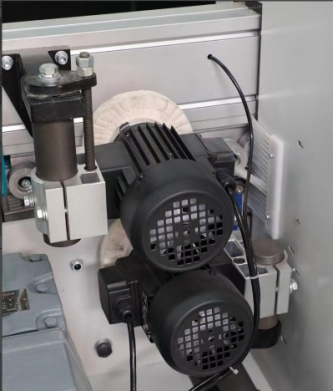

	Đánh bóng	Đánh bóng tấm ván sau khi dán cạnh để viền trên và dưới của dải viền mịn và đẹp hơn.

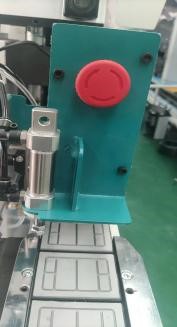

	Thiết bị dừng khẩn cấp	Việc vận hành an toàn hơn, chỉ cần tay chạm vào thiết bị chống kẹp tay, băng tải sẽ tự động dừng lại, cần phải tắt và mở lại mới có thể khởi động băng tải, là một thiết bị rất tiện dụng.

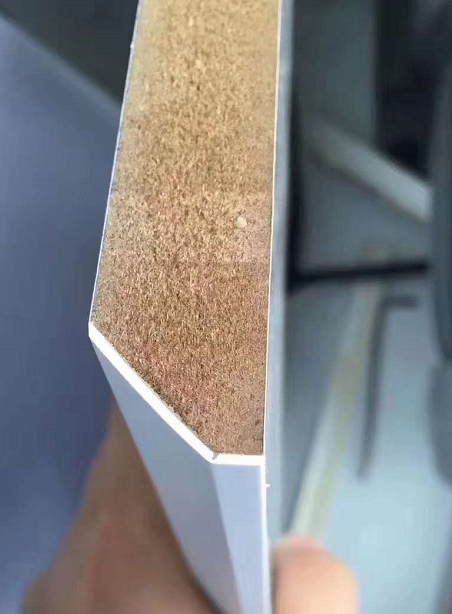

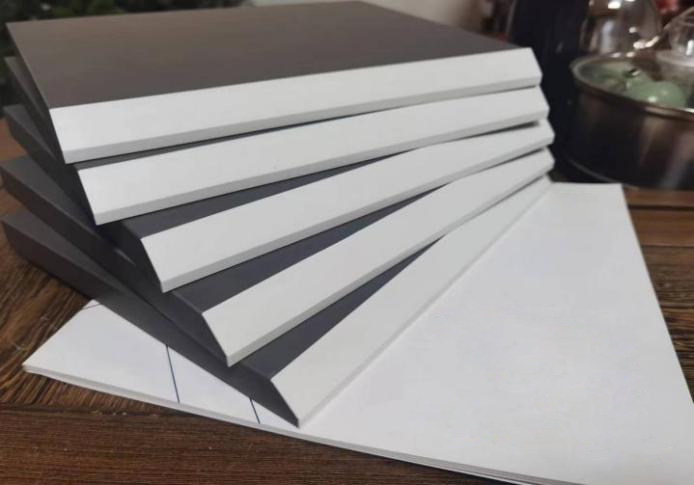

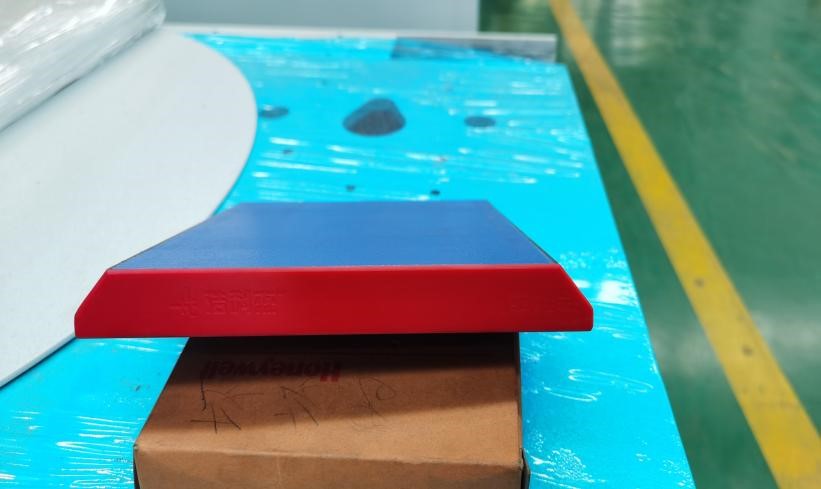

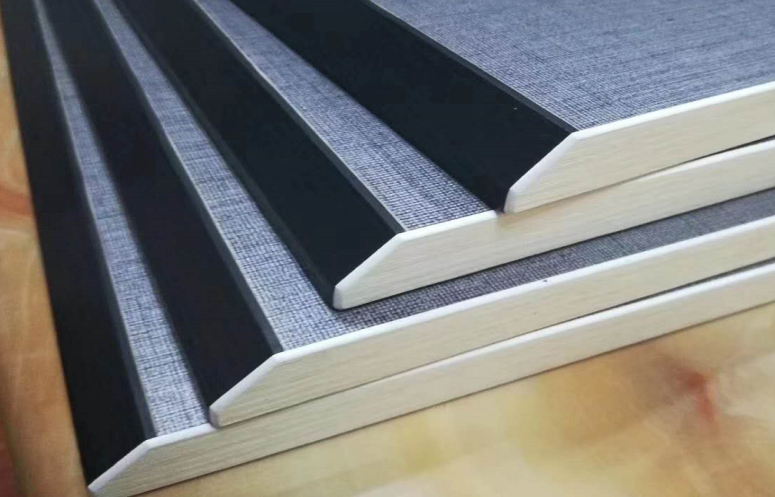

• Hình ảnh sản phẩm sau khi dán:
