Mô tả
Máy thích hợp gia công:
- Được phát triển chủ yếu cho việc cắt thông minh gỗ tự nhiên (bao gồm gỗ mềm và gỗ cứng tạp). Có thể xử lý ván xẻ, ván cạnh thô (sai số độ dày nhỏ hơn 10mm) trong phạm vi chiều dài và chiều rộng phù hợp.
- Đặc biệt thích hợp cho phôi xẻ cạnh thô, gỗ có hình dạng không đều.
- Máy có thể tự động nhận diện vỏ cây, mắt gỗ, vết nứt và các khuyết tật khác, đồng thời cũng có thể hỗ trợ nhận diện thủ công các khu vực cần tránh.
- Tự động nhận dạng hình dạng không đều của ván và tự động sắp xếp tối ưu để đạt hiệu suất sử dụng vật liệu cao nhất.
- Gia công sản phẩm với chế độ ưu tiên tối ưu.
- Có thể cài đặt trước tổng số lượng sản phẩm cần gia công, và hiển thị số lượng đã gia công theo thời gian thực.
- Gần như hoàn toàn tự động, thao tác đơn giản.
- Sau khi gia công phôi thô sẽ tạo báo cáo sản xuất.

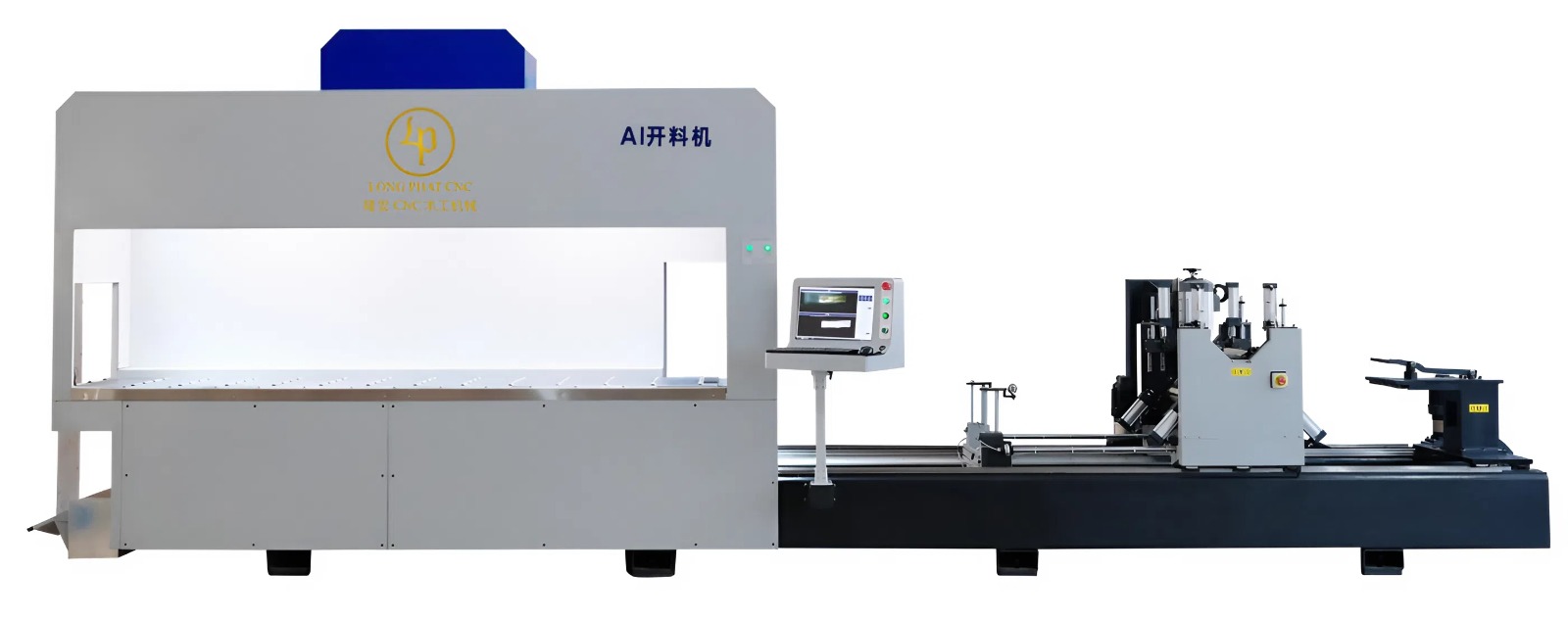

Mô tả máy:
- Máy được thiết kế chuyên dùng để gia công phôi thô từ gỗ xẻ, toàn bộ thân máy hàn bằng thép tấm dày, có gân gia cường để đảm bảo độ ổn định. Thép đã qua xử lý nhiệt để loại bỏ ứng suất. Phần gia công chuẩn thân máy được xử lý một lần bằng máy CNC chuyên dụng, đảm bảo độ chính xác cao.
- Máy gồm khu đọc phôi gỗ, khu gia công phôi gỗ và hệ thống điều khiển.
- Khu đọc phôi gỗ: Có bàn đặt phôi và thước chặn đo kích thước. Phôi được đặt thủ công lên bàn. Phía trên có hệ thống đọc hình ảnh độ chính xác cao, kết hợp ánh sáng hỗ trợ để đọc dữ liệu ổn định (có thể thêm tấm chắn sáng nếu môi trường bị ảnh hưởng bởi ánh sáng ngoài).
- Khu gia công: Gồm dao có chính xác cao / đồ gá phôi / bộ ép phôi / băng tải ra liệu dạng rơi xuống / băng tải ngang / cảm biến đo vị trí chính xác / hệ thống truyền động.
- Máy trang bị motor công suất lớn 7.5kW – 18.000 vòng/phút (tiêu chuẩn) cho dao cắt phay. Dao thường đường kính 5–8mm.
- Phôi được kẹp và kết hợp với dao để tạo đường cắt chính xác.
- Bộ phận chuyển động chạy trên thanh trượt độ chính xác cao.
- Sau khi gia công, phôi thành phẩm và phế liệu cùng rơi xuống, băng tải ngang đưa ra ngoài, công nhân phân loại thủ công.
Hệ thống điều khiển:
- Gồm hệ thống PLC + máy tính PC. PLC thương hiệu nổi tiếng, chạy ổn định. PC chạy trên Windows, dễ vận hành & bảo trì.
- Có hệ thống chống nhiễu dữ liệu, đảm bảo máy tính chạy ổn định.
Phần mềm & tính năng:
- Dữ liệu biên dạng phôi lấy từ cảm biến thị giác 2D độ chính xác cao. Yêu cầu sai số độ dày ván ≤10mm.
- Có thể đánh dấu thủ công khuyết tật trên tấm phôi, máy tự động loại bỏ khi tối ưu.
- Hỗ trợ nhập bản vẽ CAD và lưu định dạng đọc được cho máy.
- Hỗ trợ kết nối mạng.
- Có thể cài đặt số lượng gia công cho từng loại chi tiết
- Trước khi chạy sẽ hiển thị sơ đồ tối ưu, người đứng máy xác nhận rồi mới cắt. Có thể xoay, di chuyển, thêm/bớt chi tiết để tối ưu theo ý muốn.
- Có báo động khi lỗi.
- Có thống kê sản lượng ca, thời gian máy chạy/dừng.
- Trang bị bình tích khí nhỏ để đảm bảo hệ thống khí nén hoạt động ổn định
- Đồng hồ điện tử hiển thị áp suất khí, dễ điều chỉnh.
- Hệ thống bơm dầu bôi trơn tự động, điều chỉnh chu kỳ thủ công, có cảnh báo thiếu dầu.
Thông số kỹ thuật:
| Kích thước gia công | 3000 × 650 × 100 mm |
| Kích thước máy | 7600 × 2300 × 2700 mm |
| Tốc độ cắt | 0–5 m/phút |
| Tổng công suất | 22 kW |
| Trọng lượng | 4.2T |
| Dao cắt | Φ5–8 mm |
| Điện áp làm việc | 380V ±10% / 50Hz |
| Nhiệt độ làm việc | 0–40℃ |
| Độ ẩm làm việc | 5%–60% RH |
| Xuất xứ | Trung Quốc |
