Mô tả
Tổng quan về dự án:
| Sản phẩm chính | Nội thất | ||||
| Chiều dài gia công | 350 – 2600mm | Chiều rộng gia công | 10 – 1250mm | Độ dày gia công | 10 – 80mm |
| Loại sơn | UV | Màu sơn | Trong suốt/ Sơn màu | Hiệu ứng sơn | Mờ |
| Nguồn nhiệt | Điện | Phương pháp điều khiển | Độc lập | Tỷ lệ vận hành | 85% |
| Năng suất | 1600m2/8h | Tốc độ gia công | 1 – 6m/phút | Số lượng công nhân | 5 người |
| Tổng công suất | 131.5kw | Yêu cầu diện tích | 45m*9m*3.6m | Đánh giá rủi ro | Nguy cơ thấp |

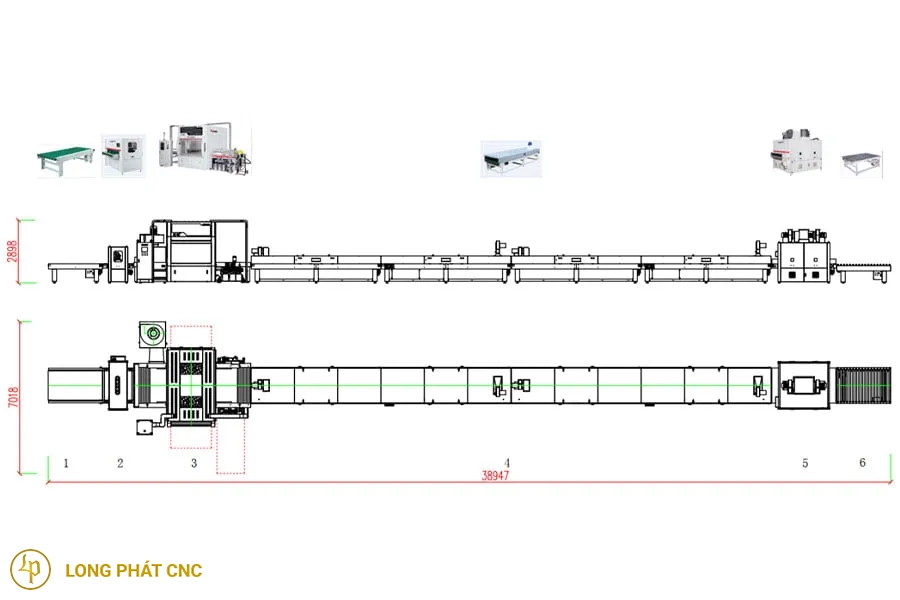

Bố trí dây chuyền sản xuất:
Bên vận hành dây chuyền sản xuất – vào trái ra phải
Biểu đồ quy trình:
| Sơ đồ |  |
 |
 |
 |
 |
 |
| STT | 1 | 2 | 3 | 4 | 5 | 6 |
| Tên thiết bị | Băng tải dây đai | Máy làm sạch bụi | Máy phun sơn | Hầm sấy IR*2 | Máy sấy UV | Băng tải con lăn |
| Mô hình thiết bị | MF7513×25 | MF9213×1 | MH7413×2/D | MF6213×120/D/IR | MF6113×6/L | MF7413×25 |
| Chức năng | Đưa phôi | Loại bỏ bụi bặm | Phun sơn | Đóng rắn | Sấy khô | Đưa phôi |
| Loại sơn | Sơn UV | |||||
| Trọng lượng lớp phủ | 80-160 g/m² | |||||
| Thông số | 45±5℃；4phút | 1400mj/cm² |
Bảng kế toán sản xuất
| Thể loại | Dữ liệu |
| Tốc độ chuyền sơn | 1 – 6m/phút |
| Thời gian làm việc | 7 giờ |
| Chiều rộng phôi | 1250mm |
| Lượng sơn mất mát | 15% |
| Năng suất trung bình mỗi ngày | 1600m2 |
Dây chuyền sản xuất đồng hồ đo điện nước
| Công suất lắp đặt | 131.5kw |
| Mức tiêu thụ không khí | 1300L/phút |
| Lượng chân không | 3000m3/giờ |
| Khối lượng xả | 25600m3/giờ |
| Khí nạp | 16600m3/giờ |
Điều kiện vận hành dây chuyền sản xuất
| Điện áp | AC 3 pha 380V (1+10%), 50HZ |
| Khí nén | Sấy khô, không nước, không dầu, không bụi, tuân thủ yêu cầu NF ISO 8573-1 |
| Hệ thống hút bụi trung tâm | Áp suất âm, lượng khí hút lớn hơn 30% so với thiết bị được phê duyệt |
| Ống xả và xử lý khí thải | Khí thải của thiết bị sơn được nối riêng với các đường ống khác, sau đó được đưa vào hệ thống xử lý khí thải sau khi lọc |
| Giao diện ống xả | Phải lớn hơn 1,5 lần diện tích của giao diện thiết bị |
| Phòng áp lực dương | Yêu cầu về sơn phủ: Phòng sạch áp suất dương 200.000 cấp không khí trong lành |
| Phán đoán cơ bản | ≥500kg/m2 |
| Nền đất | Mặt bằng phẳng, độ sụt nhỏ hơn 10mm, không có bụi |
| Nhiệt độ môi trường xung quanh | 5-40℃ |
| Độ ẩm môi trường | 55%-85% |
| Phương pháp thu gom khí thải | Hấp phụ bằng than hoạt tính, đốt xúc tác |
Cấu hình cơ bản
| Hệ thống phun | KREMLIN của Pháp |
| Số lượng súng phun | 8 súng |
| Bơm sơn | 1 bộ |
| Chế độ quét | Màn sáng an toàn |
| Khung pittong | Tác động kép |
| Chiều rộng băng tải | 1640mm |
| Bảo dưỡng UV | 6 đèn |
| Hệ thống điều khiển | Panasonic |
| Băng tải dây đai：MF7513×25——Thông số kỹ thuật: | ||||
| Chiều dài làm việc | ≥350mm |
Hình ảnh chỉ mang tính chất minh họa |
||
| Chiều rộng làm việc | ≤1250mm | |||
| Chiều cao làm việc | 900±20mm | |||
| Tốc độ đưa phôi | 1-6m/phút | |||
| Tổng công suất | 0.75kw | |||
| Trọng lượng | 350kg | |||
| Kích thước | 2500×1600×900mm | |||
| Mô tả kết cấu chính： | ||||
| Hệ thống băng tải | 1 | Phương thức đưa phôi: Băng tải | ||
| 2 | Chất liệu：PVC | |||
| 3 | Số lượng：1cái | |||
| Con lăn | a | Quy cách：φ136×1360mm | ||
| b | Chất liệu：45 & ống thép liền mạch | |||
| c | Quy trình sản xuất：chrome đánh bóng | |||
| d | Số lượng：2cái | |||
| Cấu trúc giá đỡ | 1 | Thép tấm：Q235A | ||
| Mô tả cấu hình chính： | ||||
| Tên linh kiện | Thương hiệu | Chi tiết | Số lượng | |
| Giảm tốc | Feibao Media | Series FH32 | 1 Cái | |
| Biến tần | Shilin | Series SS2 | 1 Cái | |
| Thiết bị điện | Delixi | 1Bộ | ||
| Góc nhìn ba chiều： | ||||
 |
||||
| Máy phun sơn tự động (B2)：MH7413×2/D——Thông số kỹ thuật： | |||||||||||
| Chiều dài làm việc | ≥350mm |
Hình ảnh chỉ mang tính chất minh họa |
|||||||||
| Chiều rộng làm việc | ≤1250mm | ||||||||||
| Độ dày làm việc | 5-80mm | ||||||||||
| Tốc độ đưa phôi | 1-6m/phút | ||||||||||
| Áp suất làm việc | 0.4-0.6Mpa | ||||||||||
| Tiêu thụ khí nén | 50+ L/phút | ||||||||||
| Tổng công suất | 13kw | ||||||||||
| Trọng lượng | 6300kg | ||||||||||
| Kích thước | 5400×5220×2880 | ||||||||||
| Mô tả kết cấu chính： | |||||||||||
| Hệ thống băng tải | 1 | Phương thức đưa phôi: Băng tải | |||||||||
| 2 | Tự động chỉnh tâm bằng khí nén | ||||||||||
| 3 | Cơ chế làm sạch chống trượt tích hợp | ||||||||||
| Cơ chế phun | a | Chế độ truyền động: ổ đĩa servo độc lập | |||||||||
| b | Chế độ truyền: hộp giảm tốc chính xác và ròng rọc đồng bộ | ||||||||||
| c | Thanh trượt hoạt động chính xác | ||||||||||
| d | Mô-đun nâng súng phun và điều chỉnh góc | ||||||||||
| Hệ thống phun sơn tự động | 1 | Trang bị 8 súng phun KREMLIN của Pháp（Model：AVX）Súng phun không khí hỗn hợp, áp suất trung bình | |||||||||
| 2 | Cấu hình một hệ thống mạch dầu đơn | ||||||||||
| 3 | Bơm piston áp suất trung bình KREMLIN（Model 16F240）của Pháp | ||||||||||
| Hệ thống làm sạch và phục hồi sơn | a | Bộ đôi con lăn làm sạch | |||||||||
| b | Cạp đôi để làm sạch băng tải | ||||||||||
| c | Thiết bị làm sạch tuần hoàn dung môi kép | ||||||||||
| d | Thiết bị phục hồi dao cạp pittông đai rãnh chữ V | ||||||||||
| Hệ thống lọc buồng phun | 1 | Điều chỉnh, lọc không khí nạp và thải bằng biến tần | |||||||||
| 2 | Lựa chọn linh hoạt vật liệu lọc khí thải | ||||||||||
 |
 |
 |
 |
||||||||
| Mô tả cấu hình chính: | |||||||||||
| Tên linh kiện | Thương hiệu | Chi tiết | Số lượng | ||||||||
| Giảm tốc | Zhou Yi | Series BKM0902 | 1 Cái | ||||||||
| Giảm tốc | Zhou Yi | Series NMRV090 | 1Cái | ||||||||
| Giảm tốc | Zhou Yi | Series BKM075 | 2 Cái | ||||||||
| Quạt | Kyushu | Series C6-46 | 1 Cái | ||||||||
| Servo | Yaskawa, Nhật Bản | Series SGM7G | 2 Cái | ||||||||
| Thanh trượt | Hiwin | Series HGL30CA2R | 2 Bộ | ||||||||
| Băng tải | Wynn | 1640×8260×2.5 | 1 Bộ | ||||||||
| Biến tần | Panasonic | AVF200-0154 | 2 Cái | ||||||||
| Biến tần | Panasonic | AVF200-0754 | 1 Cái | ||||||||
| Biến tần | Panasonic | AVF200-0074 | 1 Cái | ||||||||
| HMI | Weinview | MT8101IE | 1 Cái | ||||||||
| Bộ điều khiển lập trình | Panasonic | AFPXHC60R-F | 1 Cái | ||||||||
| Cảm biến | REER, Ý | MI1503B | 1 Bộ | ||||||||
| Linh kiện điện | Delixi | 1 Bộ | |||||||||
| Linh kiện khí nén | AirTAC | 1 Bộ | |||||||||
| Góc nhìn ba chiều： | |||||||||||
 |
|||||||||||
| Hầm sấy IR：MF6213×120/D/IR——Thông số kỹ thuật： | |||||||||||
| Chiều dài làm việc | ≥350mm |
Hình ảnh chỉ mang tính chất minh họa |
|||||||||
| Chiều rộng làm việc | ≤1250mm | ||||||||||
| Độ dày làm việc | 5-80mm | ||||||||||
| Tốc độ đưa phôi | 1-6m/phút | ||||||||||
| Tổng công suất | 25kw | ||||||||||
| Trọng lượng | 2200kg | ||||||||||
| Kích thước | 12000×1680×1950mm | ||||||||||
| Mô tả kết cấu chính： | |||||||||||
| Hệ thống băng tải | 1 | Phương thức đưa phôi: Băng tải | |||||||||
| 2 | Chất liệu：PVC | ||||||||||
| 3 | Quy cách：1350×12080 | ||||||||||
| 4 | Số lượng：2 bộ | ||||||||||
| Hệ thống nhiệt | a | Phương pháp sấy: đèn hồng ngoại | |||||||||
| b | Thương hiệu：Boshuo | ||||||||||
| c | Công suất：1.2Kw/cái | ||||||||||
| d | Số lượng：18cái | ||||||||||
| Hệ thống cách nhiệt | 1 | Bông len đá (Rockwool) | |||||||||
| Cấu trúc giá đỡ | a | Quy trình sản xuất: lắp ráp và đúc khung kim loại tấm. | |||||||||
 |
 |
|
|||||||||
| Mô tả cấu hình chính: | |||||||||||
| Tên linh kiện | Thương hiệu | Chi tiết | Số lượng | ||||||||
| Giảm tốc | Feibao Media | Series FH | 1 Cái | ||||||||
| Quạt | Kyushu | CF2.5A-0.75 | 1 Cái | ||||||||
| Quạt | Kyushu | CF2.5A-0.55 | 1 Cái | ||||||||
| Biến tần | Shilin | Series SS2 | 1 Bộ | ||||||||
| Linh kiện điện | Delixi | 1 Bộ | |||||||||
| Góc nhìn ba chiều： | |||||||||||
 |
|||||||||||
| Máy sấy UV：MF6113×6/L——Thông số kỹ thuật： | |||||||||||
| Chiều dài làm việc | ≥350mm |
Hình ảnh chỉ mang tính chất minh họa |
|||||||||
| Chiều rộng làm việc | ≤1250mm | ||||||||||
| Độ dày làm việc | 5-80mm | ||||||||||
| Tốc độ đưa phôi | 1-6m/phút | ||||||||||
| Mật độ năng lượng | 88/133W/cm | ||||||||||
| Tổng công suất | 65kw | ||||||||||
| Trọng lượng | 2700kg | ||||||||||
| Kích thước | 3000×2200×2480mm | ||||||||||
| Mô tả kết cấu chính： | |||||||||||
| Hệ thống băng tải | 1 | Phương thức đưa phôi: bằng xích | |||||||||
| 2 | Khoảng cách：50.8mm | ||||||||||
| 3 | Chất liệu：Thép không gì | ||||||||||
| 4 | Số lượng：1 Lô | ||||||||||
| Hệ thống làm mát bằng đèn UV | a | Phương pháp làm mát: Làm mát không khí đầu vào và khí thải | |||||||||
| Cấu trúc giá đỡ | 1 | Quy trình sản xuất: hàn kim loại tấm | |||||||||
 |
 |
 |
 |
||||||||
| Mô tả cấu hình chính: | |||||||||||
| Tên linh kiện | Thương hiệu | Chi tiết | Số lượng | ||||||||
| Hệ thống đèn UV 1 | Zhongzi | φ18×1480mm/12Kw Đèn Gali | 2 Bộ | ||||||||
| Hệ thống đèn UV 2 | Zhongzi | φ18×1480mm/12Kw Đèn Gali | 1 Bộ | ||||||||
| Hệ thống đèn UV 3 | Zhongzi | φ18×1520mm/12Kw Đèn Gali | 1 Bộ | ||||||||
| Hệ thống đèn UV 4 | Zhongzi | φ18×550mm/5.6Kw Đèn Gali | 2 Bộ | ||||||||
| Giảm tốc | Feibao Media | Series FH32 | 1 Cái | ||||||||
| Quạt | Kyushu | CF3.5A-2.2 | 2 Cái | ||||||||
| Biến tần | Shilin | Series SS2 | 1 Cái | ||||||||
| Linh kiện điện | Delixi | 1 Bộ | |||||||||
| Góc nhìn ba chiều： | |||||||||||
 |
|||||||||||
| Băng tải con lăn：MF7413×25——Thông số kỹ thuật： | |||||||||||
| Chiều dài làm việc | ≥350mm |
Hình ảnh chỉ mang tính chất minh họa |
|||||||||
| Chiều rộng làm việc | ≤1250mm | ||||||||||
| Chiều cao làm việc | 900±20mm | ||||||||||
| Tốc độ đưa phôi | 1-6m/phút | ||||||||||
| Tổng công suất | 0.75kw | ||||||||||
| Trọng lượng | 300kg | ||||||||||
| Kích thước | 2500×1660×900mm | ||||||||||
| Mô tả kết cấu chính： | |||||||||||
| Hệ thống băng tải | 1 | Phương thức đưa phôi：con lăn | |||||||||
| 2 | Số lượng：1 Lô | ||||||||||
| Cấu trúc giá đỡ | a | Khung：Đúc và lắp ráp | |||||||||
| b | Thép tấm：Q235A | ||||||||||
| Mô tả cấu hình chính: | |||||||||||
| Tên linh kiện | Thương hiệu | Chi tiết | Số lượng | ||||||||
| Giảm tốc | Feibao Media | Series FH28 | 1 Cái | ||||||||
| Biến tần | Shilin | Series SS2 | 1 Cái | ||||||||
| Linh kiện điện | Delixi | 1 Bộ | |||||||||
| Góc nhìn ba chiều： | |||||||||||
 |
|||||||||||
Danh sách các vật tư tiêu hao và các bộ phận hao mòn
| Dự án | STT | Tên phụ kiện | Thời gian thay thế/ ngày | Phụ tùng/ bộ | ||||
| Danh sách vật tư tiêu hao | 1 | Dao cạo | 90 | 4 | ||||
| 2 | Đèn UV (Đèn Gali 12kw) | 120 | 12 | |||||
| 3 | Đèn UV (Đèn thủy ngân 12kw) | 120 | 12 | |||||
| 4 | Đèn UV (Đèn thủy ngân 5.6kw) | 120 | 3 | |||||
| 5 | Gioăng súng | 120 | 1 | |||||
| 6 | Lọc | 1 | 1 | |||||
| Tổng cộng | 33 | |||||||
| Dự án | STT | Tên phụ kiện | Phụ tùng/ Bộ | ||||
| 1 | Lọc | 1 | |||||
| 2 | Băng chuyền | 4 | |||||
| 3 | Màng bơm | 2 | |||||
| 4 | Vòi phun | 4 | |||||
| 5 | Đầu bơm piston chống thấm | 1 | |||||
| 6 | Thanh trượt | 2 | |||||
| 7 | Dây curoa cam | 2 | |||||
| 8 | Ống IR | 20 | |||||
| 9 | Băng tải thép không gì | 10 | |||||
| 10 | Công tắc tơ AC | 14 | |||||
| 11 | Bảo hiểm | 70 | |||||
| Tổng cộng | 130 | ||||||
Tính năng chính của thiết bị:
Thiết bị phun:
Phun sơn sương nhẹ
- Công nghệ phun so le, sương sơn nhỏ, tỷ lệ sử dụng sơn cao.
- Hệ thống quản lý luồng không khí kết hợp khí nén và khí thải một cách thông minh.
- Phòng sơn sáng sủa, rộng rãi, có thể kiểm tra nhanh hiệu ứng sơn.
- Điều chỉnh điện tử tay nâng của súng phun nhanh chóng, thích ứng với phạm vi phun tốt nhất của sản phẩm.
- Cấu trúc toàn bộ là vành đai nhằm tránh sương sơn rơi trên bề mặt vành đai phía trước và sau gây ô nhiễm.
Tái chế hiệu quả:
- Bề mặt đai rộng, sơn thừa trên đai để tái chế.
- Dây đai được làm từ PE, bề mặt là Teflon , sơn chống dính, tiêu thụ dây đai làm sạch rất ít..
- Hiệu ứng lá sen trên bề mặt thắt lưng, lớp sơn tái chế có độ tươi cao.
- Bề mặt băng tải ở cả hai bên buồng phun sơn cao hơn một chút để tránh ô nhiễm sương sơn ra mặt sau của băng tải.
- Cửa vận hành ở cả hai bên để dễ dàng bảo trì và kiểm tra.
Bảo trì đơn giản:
Dữ liệu điện nước
| STT | Tên thiết bị | SL | Công suất
(kw) |
Lưu lượng khí nén L/phút | Lượng chân không m³/h |
Hút bụi (ømm) |
SL ống hút bụi | Khối lượng xả m³/h |
Cửa thoát khí | SL cửa thoát khí | Nạp khí m³/h |
Hút khí | SL cửa hút khí |
| 1 | Băng tải dây đai | 1 | 0.75 | ||||||||||
| 2 | Máy làm sạch bụi | 1 | 2 | 3000 | ø150 | 2 | |||||||
| 3 | Máy phun sơn | 1 | 13 | 1300 | 12000 | 360*360 | 1 | 12000 | 2000 × 1000 | ||||
| Phần mềm máy phun sơn tự động | 1 | ||||||||||||
| 4 | Hầm sấy IR 24m | 2 | 50 | 4000 | 160*130 | 2 | 4600 | ø225 | 2 | ||||
| 5 | Máy sấy UV 6 đèn | 1 | 65 | 9600 | 155*250 | 2 | |||||||
| 6 | Băng tải con lăn | 1 | 0.75 | ||||||||||
| Tổng cộng | 8 | 131.5 | 1300 | 3000 | 0 | 2 | 25600 | 0 | 5 | 16600 | 0 | 2 | |
Danh sách thiết bị:
| STT | Tên thiết bị | Model | Số lượng |
| 1 | Băng tải dây đai | MF7513×25 | 1 |
| 2 | Máy làm sạch bụi | MF9213×1 | 1 |
| 3 | Máy phun sơn
(Đã gồm phần mềm phun sơn tự động) |
MH7413×2/D | 1 |
| 4 | Hầm sấy IR 24m | MF6213×120/D/IR | 2 |
| 5 | Máy sấy UV 6 đèn | MF6113×6/L | 1 |
| 6 | Băng tải con lăn | MF7413×25 | 1 |
