Mô tả

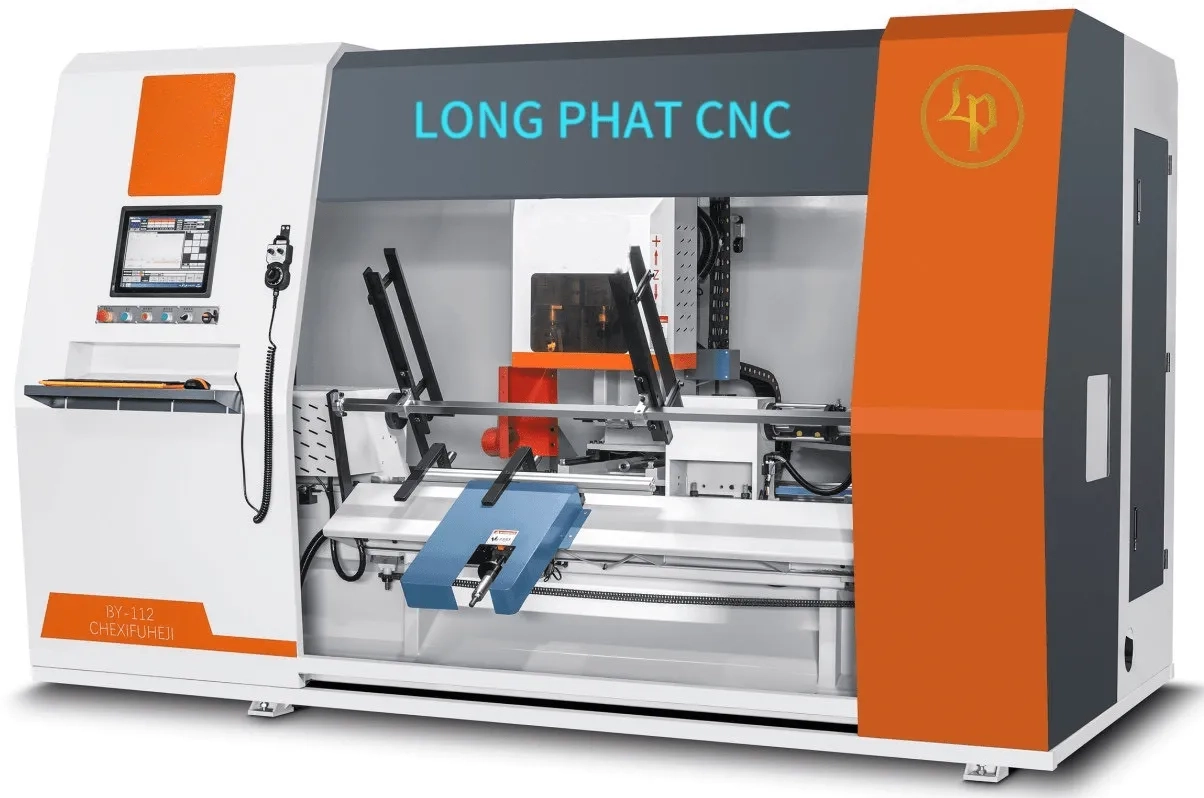

Tính năng của máy tiện, phay & khoan cnc:
- Kết hợp hoàn hảo tiện, phay, khoan, phay rãnh, chà nhám và các quy trình khác.
- Cấp phôi tự động, định vị một lần và nhiều quy trình theo trình tự để giảm lỗi do nhiều vị trí và làm khuôn.
- Sử dụng bộ điều khiển liên kết bốn trục ổn định và chất lượng cao để thực hiện định vị bề mặt xoay 360 độ hoặc xử lý liên kết.
- Chuyển đổi các trục nhanh chóng.
- Phù hợp cho các xưởng sản xuất đồ nội thất theo yêu cầu với nhiều kiểu dáng và sản lượng nhỏ. Dành cho chân ghế bàn ăn, chân sofa, trụ giường và các phụ kiện nội thất cột khác, cũng như các sản phẩm có thể được kẹp và gia công bằng hai đầu hướng lên trên.
Sở hữu những ưu điểm độc đáo:
1. Hệ thống điều khiển Syntec Đài Loan: điều chỉnh và vận hành máy nhanh chóng, thuận tiện và an toàn.
2. Trục chính tốc độ cao
- 5.5kw x 1 với tốc độ 9000-12000vòng/phút
- 3.7kw x 2 với tốc độ 18000vòng/phút
- Trục chính tốc độ cao sử dụng bạc đạn loại P4 có độ kín cao và xử lý chống bụi hai lớp để đảm bảo tuổi thọ của động cơ và độ ổn định trong điều kiện làm việc lâu dài và tốc độ cao.
3. Động cơ servo
- Động cơ servo có mô-men xoắn và đặc tính phản hồi cao, độ ổn định tốt.
- Cáp TRVVP có độ linh hoạt cao 10 triệu lần giúp thiết bị chạy ổn định hơn.
4. Biến tần
- Sử dụng biến tần vector hiệu suất cao Maxsine có hiệu suất tăng tốc tốt, khả năng quá tải mạnh và hoạt động ổn định.
- Đảm bảo hoạt động ổn định cho trục chính và bảo vệ động cơ trục chính khỏi sự dao động điện áp
.
5. Thanh trượt: đảm bảo máy có thể hoạt động trong thời gian dài dưới chuyển động tịnh tiến tốc độ cao và tăng cường xử lý chống bụi, có ưu điểm riêng trong việc chống bụi.
6. Vít me
- Sử dụng vít me TBI của Đài Loan để tăng cường khả năng chống mài mòn bề mặt và tăng độ cứng truyền động tốt hơn và ổn định hơn.
- Lắp một thiết bị bảo vệ bên ngoài để giảm sự tiếp xúc giữa dăm gỗ và vít bi và kéo dài tuổi thọ của vít.
7. Thiết bị bơm dầu tự động: Sử dụng hệ thống cung cấp dầu bôi trơn tự động chất lượng cao để bôi trơn thường xuyên và định lượng các bộ phận chuyển động như thanh trượt và vít bi, giảm việc bảo trì máy thủ công, giảm mài mòn.
8. Rơle điện từ/rơle trung gian
- Sử dụng rơle điện từ Shilin Đài Loan để đảm bảo kết nối nguồn điện trơn tru.
- Sử dụng các bộ lọc nguồn điện chất lượng cao để giảm nhiễu do sự lộn xộn trong nguồn điện đến bộ phận điều khiển.
9. Dao cụ
Thông số kỹ thuật:
Chức năng: tiện, phay, khoan, phay rãnh, hình dạng đặc biệt, chà nhám (Theo đặc tính sản phẩm Click để điều chỉnh chức năng)
| Chiều dài gia công | 1200mm | Số lượng dao tiện | 1 |
| Đường kính làm việc | 200mm | Công suất trục chính | 5.5kw x 1 |
| Mã lệnh | UG | 3.7kw x 2 | |
| Quy cách đai nhám | 3” x 5” | 3.7kw x 1 | |
| Tốc độ chạy không tải | 30m/phút | Công suất servo trục X | 1kw |
| Tốc độ gia công tối đa | 15m/phút | Công suất servo trục Y | 1kw |
| Hệ thống | Syntec Đài Loan | Công suất servo trục Z | 1kw |
| Vít me | TBI Đài Loan | Tổng công suất | 18.5kw |
| Điện áp làm việc | 380V/3P/50Hz | Xuất xứ | Trung Quốc |
Mẫu thành phẩm
