Mô tả
Trong ngành chế tạo và gia công cơ khí, việc lựa chọn thiết bị phù hợp là rất quan trọng để đảm bảo chất lượng và hiệu quả công việc. Máy khoan phay cạnh hai phương là một trong những lựa chọn phổ biến, đặc biệt là cho các công việc yêu cầu độ chính xác cao và khả năng gia công linh hoạt.
Tham khảo thêm: Máy khoan ngang CNC là thiết bị không thể thiếu trong các xưởng gia công cơ khí hiện đại. Với khả năng thực hiện các thao tác khoan, phay, và gia công chính xác, máy khoan ngang CNC giúp nâng cao hiệu suất làm việc và chất lượng sản phẩm. Đặc biệt, sự tích hợp của công nghệ CNC cho phép người dùng điều chỉnh và tối ưu hóa quy trình gia công một cách dễ dàng, tiết kiệm thời gian và công sức.
Bài viết này sẽ cung cấp thông tin chi tiết về máy khoan phay cạnh hai phương, bao gồm các thông số kỹ thuật và linh kiện chính của máy.
Thông Số Kỹ Thuật
Dưới đây là các thông số kỹ thuật quan trọng của máy khoan phay cạnh hai phương:
Thông số | Chi tiết |
---|---|
Kích thước bàn làm việc | 250 x 2800 mm |
Kích thước máy | 4000 x 1557 x 1629 mm |
Hành trình làm việc trục X | 3050 mm |
Hành trình làm việc trục Y | 350 mm |
Hành trình làm việc trục Z | 150 mm |
Tốc độ trục X | 40 m/min |
Tốc độ trục Y | 40 m/min |
Tốc độ trục Z | 15 m/min |
Trọng lượng máy | 1.2 tấn |
Xuất xứ | Trung Quốc |
Linh Kiện Chính
Dưới đây là thông tin về các linh kiện chính của máy khoan phay cạnh hai phương:
Tên | Chi tiết | Số lượng |
---|---|---|
Trục chính | CC 6.0KW Trung Quốc | 3 |
Biến tần | Hpmont Trung Quốc | 1 |
Hệ thống CNC | Co-trust Đài Loan | 1 |
Motor servo và driver | Inovance Trung Quốc 850W cho trục X, Y và Z | 3+1 |
Đầu khoan | Intellisource SK3 Đài Loan | 1 |
Giảm tốc | Shimpo Nhật Bản VRSF-8C-1000-L, Tỷ lệ 1:8 cho động cơ trục X, Y | 1 |
Hệ thống truyền dẫn | Thanh trượt 20mm, thanh răng và bánh răng xoắn Đài Loan cho trục X; Thanh trượt 20mm và vít me cho trục Y, Z | – |
Ben hơi định vị | – | 8 |
Hệ thống bôi trơn | Tự động | – |
Tính Năng và Ứng Dụng
Máy khoan phay cạnh hai phương được thiết kế để gia công các chi tiết cơ khí với độ chính xác cao và tốc độ nhanh. Với kích thước bàn làm việc lớn, máy có khả năng gia công các chi tiết lớn và phức tạp. Hành trình làm việc rộng của các trục X, Y và Z giúp mở rộng phạm vi gia công và tăng cường khả năng linh hoạt trong quá trình làm việc.
Nhờ vào hệ thống CNC tiên tiến và linh kiện chất lượng cao, máy có khả năng hoạt động ổn định và hiệu quả, đáp ứng nhu cầu của nhiều ngành công nghiệp khác nhau. Điều này giúp giảm thiểu thời gian gia công và nâng cao chất lượng sản phẩm cuối cùng.

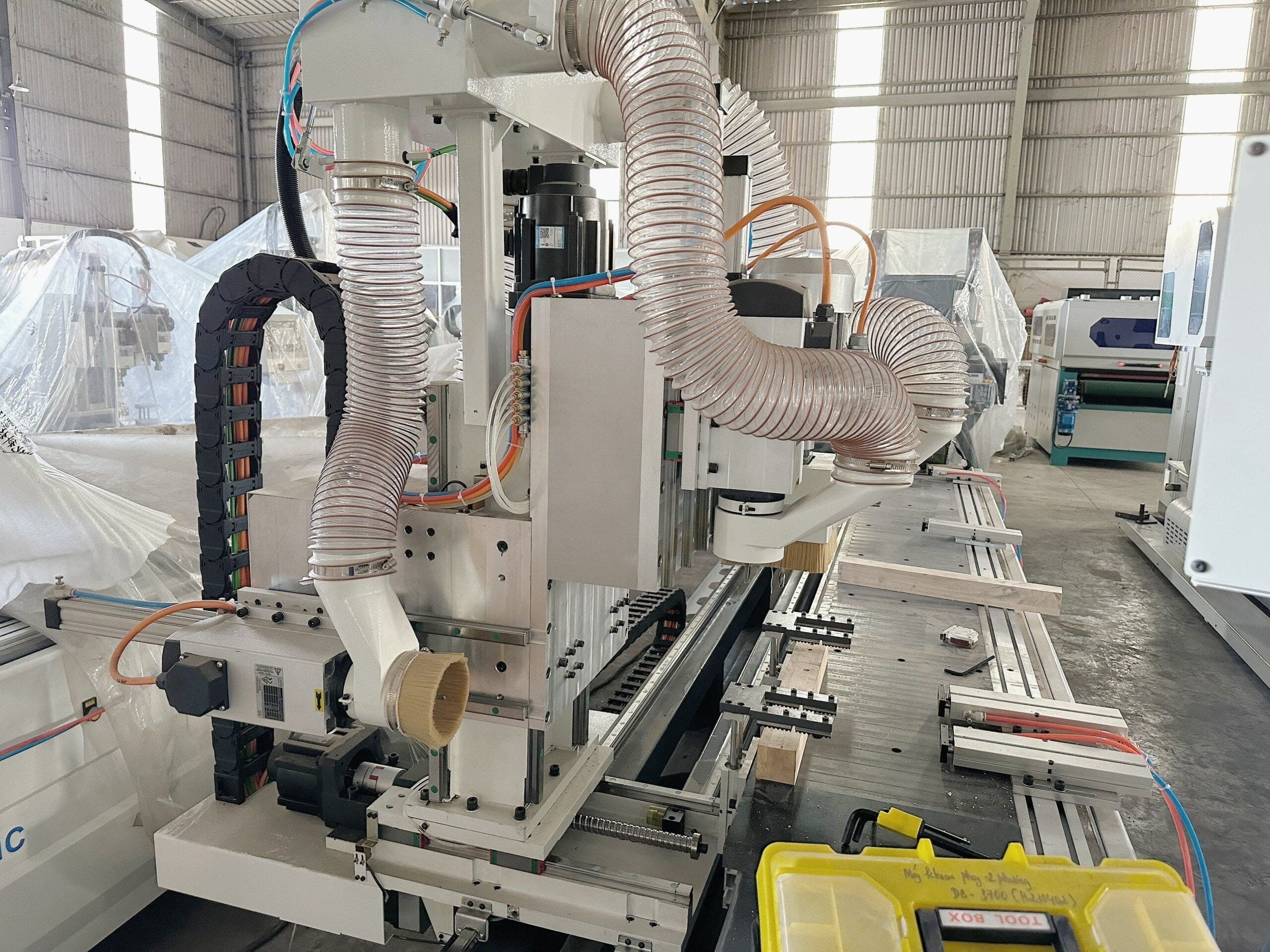

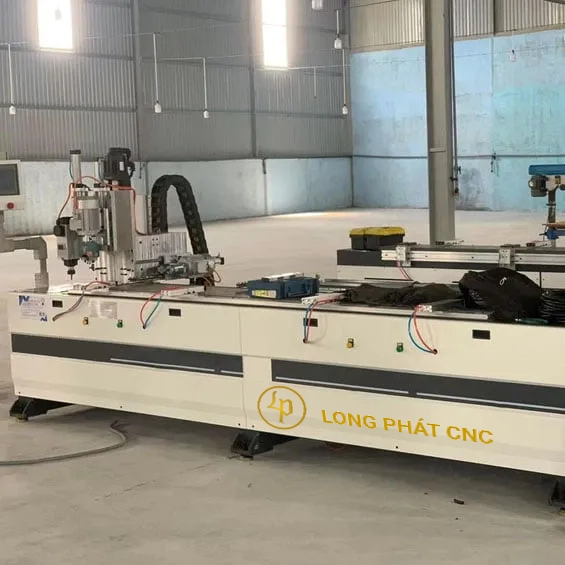

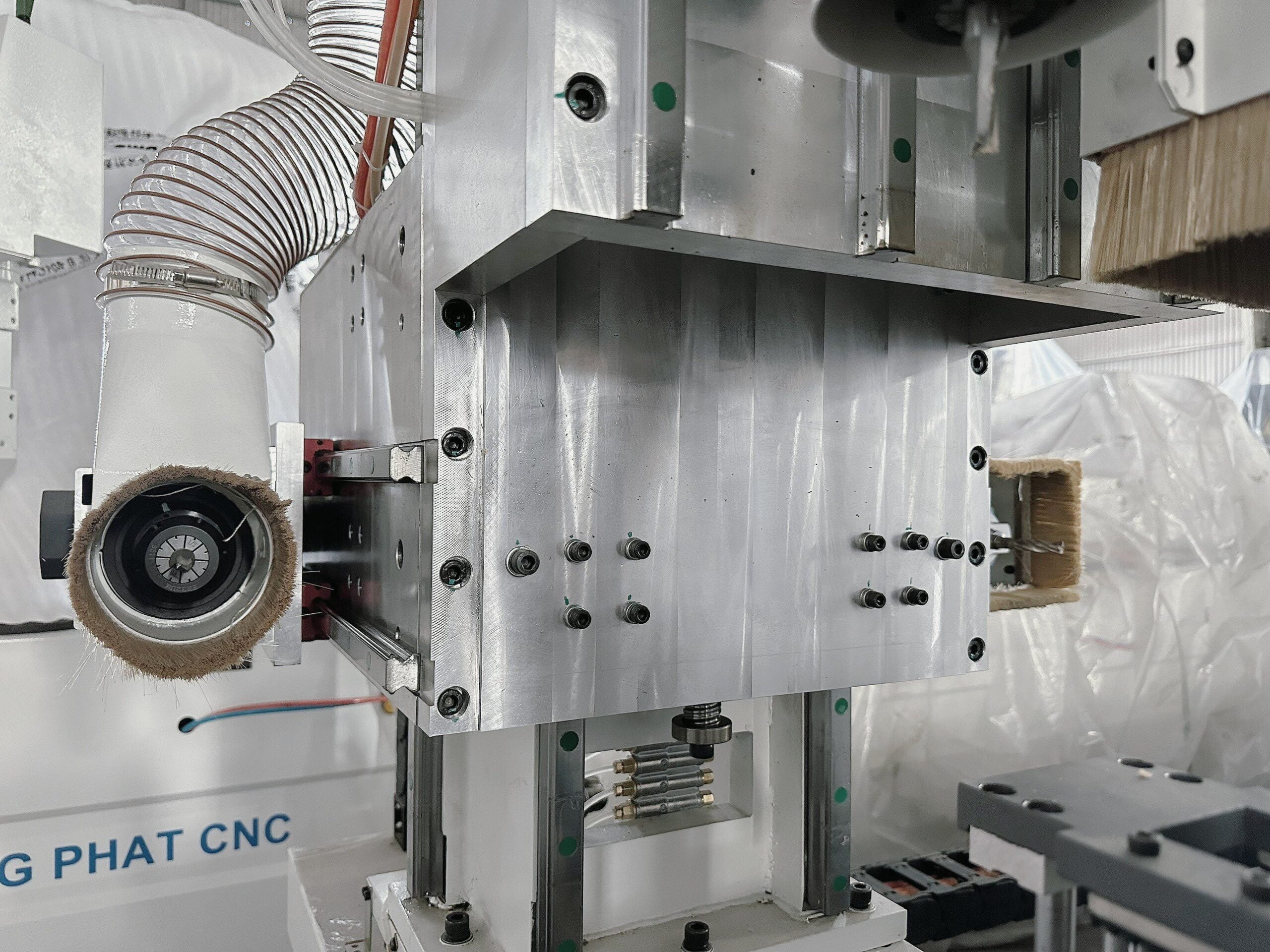

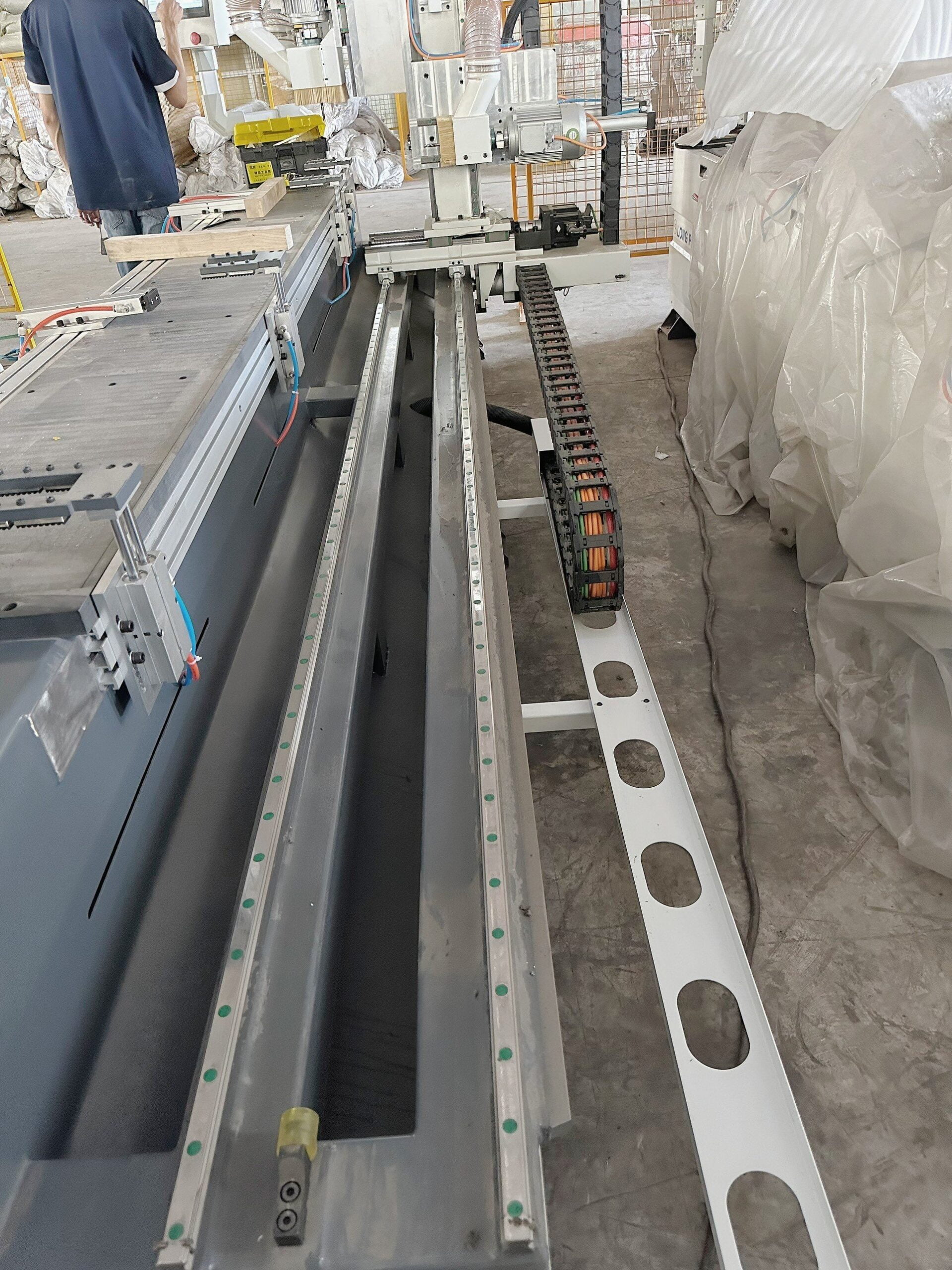

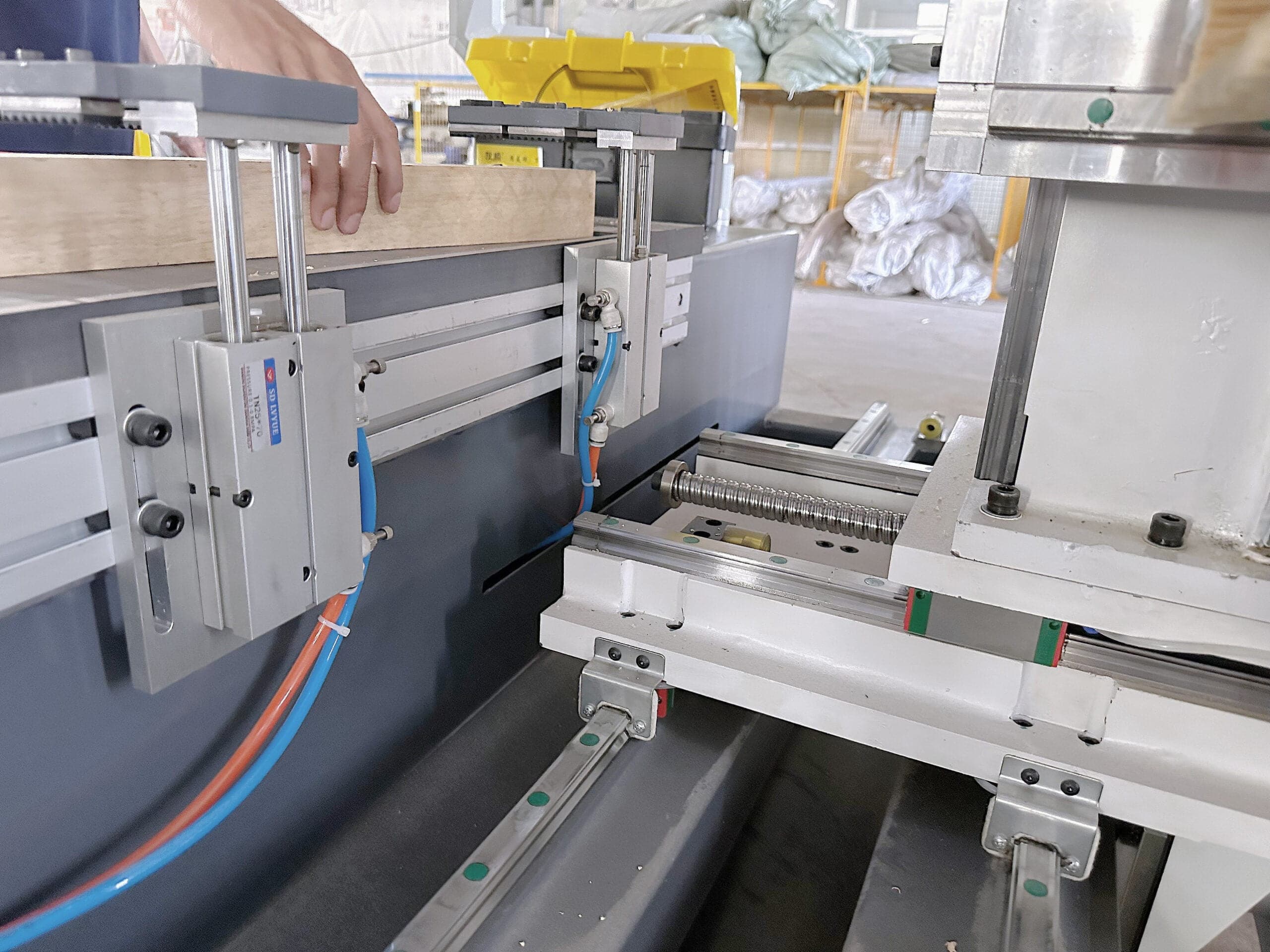

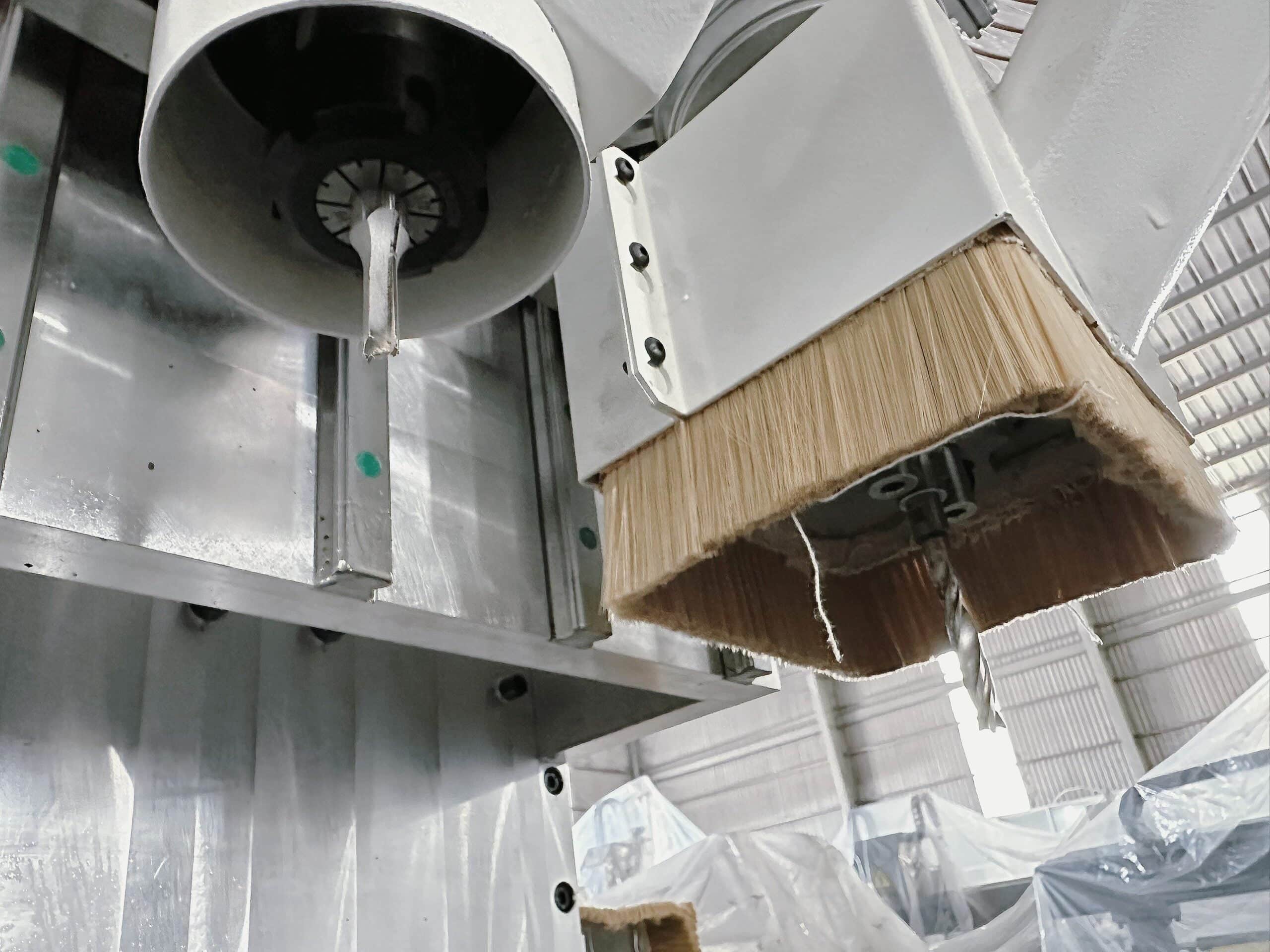

Hình ảnh thực tế của máy
Máy khoan ngang là một thiết bị không thể thiếu trong các xưởng gia công cơ khí hiện đại. Với khả năng thực hiện các thao tác khoan và gia công chính xác, máy khoan ngang giúp nâng cao hiệu suất làm việc và đảm bảo chất lượng sản phẩm.
Đặc biệt, máy được trang bị công nghệ tiên tiến, cho phép điều chỉnh linh hoạt và phù hợp với nhiều loại vật liệu khác nhau. Việc sử dụng máy khoan ngang không chỉ giúp tiết kiệm thời gian mà còn tối ưu hóa quy trình sản xuất, mang lại lợi ích đáng kể cho các doanh nghiệp trong ngành công nghiệp cơ khí.
Tham khảo thêm: Máy khoan ngang CNC hiện đang được nhiều xưởng sản xuất ưa chuộng nhờ vào khả năng gia công chính xác và linh hoạt. Máy được thiết kế để đáp ứng các yêu cầu khắt khe của ngành công nghiệp, đảm bảo hiệu suất và độ bền vượt trội.
Để biết thêm thông tin chi tiết và nhận sự hỗ trợ tận tình từ đội ngũ chuyên gia, hãy gọi ngay đến số điện thoại 0976 210 384. Chúng tôi luôn sẵn sàng giúp bạn chọn lựa sản phẩm phù hợp nhất.
