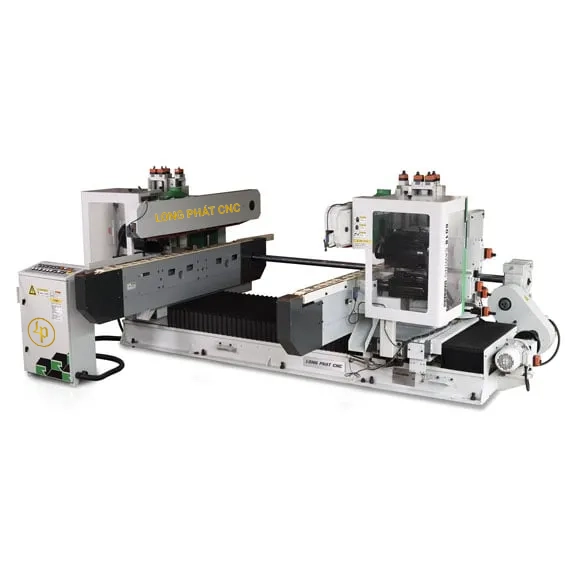

Máy cắt phay hai đầu xe tăng

Mô tả

Thông số kỹ thuật:

• Độ dày gia công: 10 – 50mm
• Chiều rộng cắt nhỏ nhất: 195mm
• Chiều rộng phay nhỏ nhất: 230mm
• Chiều rộng gia công lớn nhất: 2600mm
• Đường kính ngoài của dao

1. Lưỡi cưa chính trái và phải: Ø 250 – 300mm
2. Lưỡi cưa mồi trái và phải: Ø 160 – 200mm
3. Dao phay trái và phải: Ø 145 – 160mm

• Đường kính trong của dao

1. Lưỡi cưa chính trái và phải: Ø 30mm
2. Lưỡi cưa mồi trái và phải: Ø 25.4mm
3. Dao phay trái và phải: Ø 40mm

• Chiều dài lắp dao: Dao phay trái và phải: 95mm
• Công suất motor

1. Lưỡi cưa chính trái và phải: 5.5kw/ 7.5Hp
2. Lưỡi cưa mồi trái và phải: 3kw/ 4Hp
3. Dao phay trái và phải:5.5kw/ 7.5Hp
4. Đưa phôi: 3kw/ 4Hp
5. Điều chỉnh độ rộng: 0.75kW/1.1HP
6. Nâng hạ: 2 x 0.18kw/ 2 x 0.25Hp

• Tổng công suất: 32.11kw/ 35.6Hp
• Tốc độ đưa phôi: 6 – 18m/ phút
• Tốc độ quay trục chính

1. Lưỡi cưa chính trái và phải: 3000r/ phút
2. Lưỡi cưa mồi trái và phải: 3000r/ phút
3. Dao phay trái và phải: 7500r/ phút

• Phương thức chuyển động

1. Lưỡi cưa chính cắt trái và phải: gắn trực tiếp trên trục đầu ra của motor
2. Lưỡi cưa mồi cắt trái và phải: gắn trực tiếp trên trục đầu ra của motor
3. Dao phay trái và phải: Dây đai + Puly

• Góc nghiêng

1. Lưỡi cưa cắt trái và phải: Không
2. Dao phay trái và phải: 0 – 90⁰

• Đường kính ống hút bụi: Ø 120mm
• Kích thước máy: 3500*2350*1500mm
• Trọng lượng máy: 4T
• Xuất xứ: Trung Quốc

Kết cấu chính của máy

• Bố trí trục chính: Lưỡi cưa mồi + Lưỡi cưa chính + Trục phay.
• Công suất 5.5kw, tốc độ quay 75000rpm. Chức năng phay giải quyết hiệu quả, hoàn thiện
• Đai áp suất được trang bị chức năng điều chỉnh nâng điện, điều chỉnh độ dày gia công, thay lưỡi cưa và dụng cụ đơn giản, dễ dàng hơn.
• Sử dụng ray dẫn chính xác dạng tải nặng rộng 45mm, chống mài mòn. Đảm bảo độ chính xác khi điều chỉnh độ dài và độ rộng.
• Thanh trượt được bảo vệ hiệu quả khỏi dăm gỗ
• Thiết bị đưa phôi được trang bị vòng bi – ổ lăn để hỗ trợ chuyển động ổn đình và giảm tạp âm.
• Để đảm bảo mọi bảng xích có độ chính xác cao, máy sử dụng gang cao cấp, gia công bằng máy tiện CNC và được xử lý qua nhiệt độ cao.
• Khoảng cách trung tâm giữa hai đĩa xích là 200mm
• Bộ phận đè phôi được làm bằng vật liệu nhập từ Thụy Điển chất lượng cao, chống mài mòn tốt
• Bơm dầu bôi trơn, giảm ma sát chuyển động, nâng cao tuổi thọ cho thanh dẫn.
• Đưa phôi bằng biến tần, tốc độ đạt tới 6 – 18m/ phút. Nâng cao hiệu quả sản xuất.
• Giao diện điều khiển thông qua màn hình cảm ứng, thao tác thuận tiện, nhanh chóng và trực quan. Giảm sức lao động của người đứng máy, giảm thời gian điều chỉnh máy và cải thiện hiệu quả sản xuất.
• PLC tự động điều khiển đai ép và điều chỉnh khóa để xử lý phôi ổn định và chính xác hơn.
• Tự động điều khiển chiều rộng và độ dày xử lý thông qua PLC, chỉ cần nhập các giá trị độ rộng và độ dày. Độ chính xác điều chỉnh đạt đến ± 0,1mm. Chính xác và trực quan, thuận tiện hơn khi vận hành.
• Sử dụng các linh kiện điện thương hiệu quốc tế để xây dựng hệ thống điện hoàn hảo, tăng tính ổn định xử lý của máy.
• PLC: Siemens của Đức
• Biến tần: ABB của Thụy Sĩ
• Thiết bị điện hạ thế: Schneider của Pháp.
