Mô tả

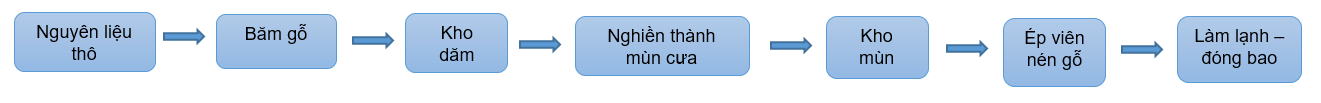

1. Quy trình sản xuất viên nén:
2. Thông tin thiết kế dự án:
Môi trường thi công:
- Nhiệt độ làm việc: -150 – -300C
- Biến áp: KVA
- Nguồn điện: 380V, 50Hz
Nguyên liệu đầu vào:
- Các nguyên liệu thô như: củi, dăm gỗ, các mảnh thừa gỗ, ván phế liệu,…
- Độ ẩm: tối đa 15%, thông thường 10%.
Yêu cầu:
- Sản lượng: băm, nghiền, làm nguội, đóng gói 1.5-2T/giờ.
- Yêu cầu thành phẩm: đường kính 8mm, độ ẩm dưới 13%, mật độ 1.1-1.3t/m3
- Đóng gói: hàng bulk.
3. Chi tiết máy:

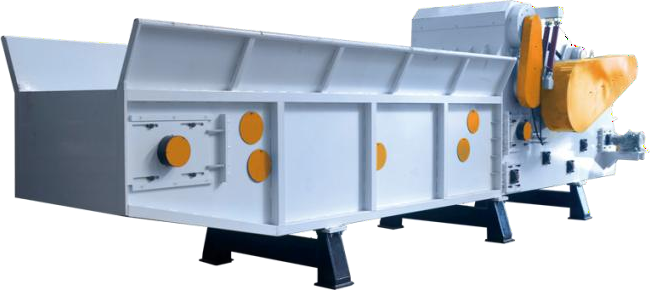

Máy băm – Model 560
| Tên thiết bị | Model | Công suất (kw) | Số lượng |
| Băng truyền dẫn liệu | YLSJ120 | 5.5 | 1 |
| Máy băm | YMPJ1300-300 | 110 + 5.5 | 1 |
| Bơm dầu | 1.5 | 1 | |
| Tủ điện | 1 | ||
| Băng truyền xuất phôi | YPSJ120A | 3 | 1 |
| Loại bỏ sắt vụn | 1 | ||
| Tổng | 125.5kw | ||

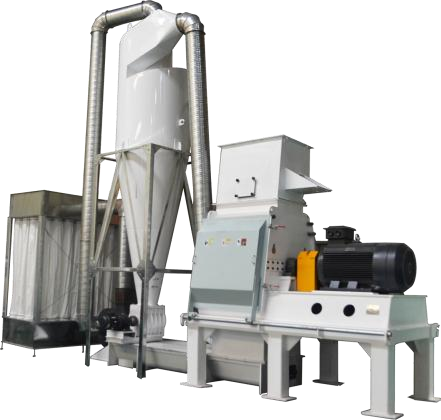

Máy nghiền
| Tên thiết bị | Model | Công suất (kw) | Số lượng |
| Băng truyền | YPSJ-80B | 3 | 1 |
| Biến tần | 1 | ||
| Máy nghiền | YGFS65x100 | 110 | 1 |
| Tủ điện | 1 | ||
| Băng tải trục vít hình chữ U (xuất phôi) | YULS300 | 3 | 1 |
| Quạt | 4-72 | 4 | 1 |
| Lọc bụi tĩnh điện | YMCC48*135 | 1 | |
| Băng truyền | YPSJ-80B | 3 | 1 |
| Tổng | 123k | ||

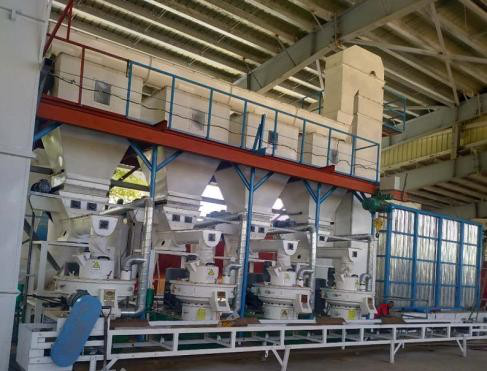

Ép viên nén gỗ
| Tên thiết bị | Model | Công suất (kw) | Số lượng |
| Băng tải trục vít hình ống | YGLS273 | 3 | 1 |
| Biến tần | 1 | ||
| Máy ép viên nén | YGKJ560 | 132+1.5+0 | 1 |
| Hệ thống bôi trơn | 0.37 | 1 | |
| Lọc bụi Cyclone | YCCL600 | 1 | |
| Quạt | 4-72-2.8A | 1.5 | 1 |
| Tủ điện | 1 | ||
| Băng truyền xuất liệu | YPSJ-60B | 2.2 | 1 |
| Tổng | 141.32kw | ||
Làm lạnh – đóng bao
| Tên thiết bị | Model | Công suất (kw) | Số lượng |
| Băng truyền nghiêng | YDPJ60 | 3 | 1 |
| Máy làm mát | YLQJ2.5 | 0.55 | 1 |
| Chặn gió lên liệu | YABF12 | 2.2 | 1 |
| Quạt | 9-26 | 1.1 | 1 |
| Lọc bụi Cyclone | YCCL1300 | 1 | |
| Chặn gió xuống liệu | YABF7 | 1.5 | 1 |
| Băng truyền nghiêng | YDPJ80 | 4 | 1 |
| Kho để thành phẩm | YCPC | 1 | |
| Máy cân đóng bao | YBZJ-50 | 3 | |
| Tổng | 23.75kw | ||
Tổng công suất cả chuyền máy: 413.57kw
Ghi chú
- 1.Bạc đạn trục chính thân máy chế tạo viên nén: sử dụng bạc đạn quy cách tiêu chuẩn của tổng công xưởng Cáp Nhĩ Tân
- 2.Hệ thống điện điều khiển nguyên kiện từ thương hiệu Delixi
- 3. Giá thép, mạng lưới điện (nối với tủ điện và motor), dây điện, nẹp luồng dây điện, bệ giá, cùng với những thiết bị hỗ trợ khác, cần khách hàng tự chuẩn bị
- 4.Diện tích thiết bị: tình trạng cụ thể sẽ phân tích cụ thể
Bên phía hợp tác
Chúng tôi cần xác định với quý khách một vài điều khoản để có thể đưa ra báo giá cụ thể
- Chúng tôi cần xác định nguyên liệu đầu vào của quý công ty, bao gồm chất liệu, kích thước, độ ẩm. Chúng tôi cần nắm rõ sản phẩm quý công ty muốn sản xuất.
- Chúng tôi cần hiểu rõ công xưởng của quý công ty có yêu cầu đặc biệt nào hay không, yêu cầu về biến áp, cũng như đánh giá về những tác động có khả năng ảnh hưởng đến điều kiện thi công, đánh giá về độ an toàn làm việc, …
Sau đó phía kinh doanh của chúng tôi có thể báo giá để quý công ty xác nhận quy trình sản xuất, tiến hành chế tác bản vẽ 3D theo hiện trường công xưởng của quý khách.
