Cấu tạo và ứng dụng của bàn hút chân không cho máy CNC

Khi nói đến công nghệ gia công CNC, không thể không nhắc đến một thành phần vô cùng quan trọng – bàn hút chân không. Đây là một công nghệ đột phá đã thay đổi cách chúng ta tiếp cận và thực hiện quá trình gia công, nâng cao hiệu suất và chính xác của máy CNC.

Hình dung một chiếc máy CNC là một “thợ gia công không ngủ”, không bị mệt mỏi và luôn sẵn sàng để biến những ý tưởng sáng tạo thành hiện thực. Nhưng để đạt được những kết quả tuyệt vời đó, một yếu tố quan trọng không thể thiếu là bàn hút chân không. Đó là công nghệ giúp giữ chặt vật liệu làm việc trên bàn máy, đảm bảo rằng mọi gia công diễn ra một cách ổn định và chính xác.

Hãy cùng tôi khám phá sâu hơn về công nghệ bàn hút chân không cho máy CNC, từ cách hoạt động đến những ưu điểm vượt trội mà nó mang lại. Đồng thời, chúng ta sẽ khám phá cách áp dụng bàn hút chân không vào các lĩnh vực công nghiệp khác nhau, và tầm quan trọng của nó đối với sự phát triển của ngành công nghiệp hiện đại.

Bàn hút chân không cho máy CNC là gì?

Bàn hút chân không CNC (CNC Vacuum Table) là một hệ thống được sử dụng trong quá trình gia công để giữ chặt phôi. Nó bao gồm một bề mặt bàn có lỗ, có chứa một buồng chân không và một máy bơm chân không để duy trì áp suất trong buồng. Điều này tạo ra sự chênh lệch áp suất giữa buồng chân không và không khí bên ngoài, từ đó giữ chặt phôi trên bề mặt bàn.

Trong quá trình chế tạo, gia công hoặc khắc chi tiết, việc giữ chặt phôi là một vấn đề quan trọng. Bên cạnh đó, đảm bảo không có khuyết điểm cũng là một thách thức. Bàn hút chân không được ứng dụng như một bàn gá kẹp chuyên dụng, sử dụng lực hút chân không để giữ chặt phôi trên máy CNC trong quá trình gia công chi tiết.

Cấu tạo bàn hút chân không cho máy CNC

Một bàn hút chân không cho máy CNC thường bao gồm hai thành phần chính: động cơ hút và bàn hút, cùng với một số phụ kiện đi kèm.

• Động cơ hút: Đây là bộ phận cung cấp chân không cho buồng hút, tạo lực hút để giữ chặt phôi và sản phẩm cần gia công. Có hai loại động cơ hút chân không phổ biến là máy bơm hút chân không vòng dầu và máy bơm hút chân không vòng nước. Các nhà sản xuất máy bơm hút chân không cung cấp nhiều model khác nhau, tùy thuộc vào nhu cầu sử dụng, kích thước và yêu cầu về lực hút để lựa chọn một model có công suất phù hợp. Bơm hút chân không cho máy CNC đòi hỏi độ bền và áp suất chân không cao để đảm bảo lực hút và thời gian sử dụng.

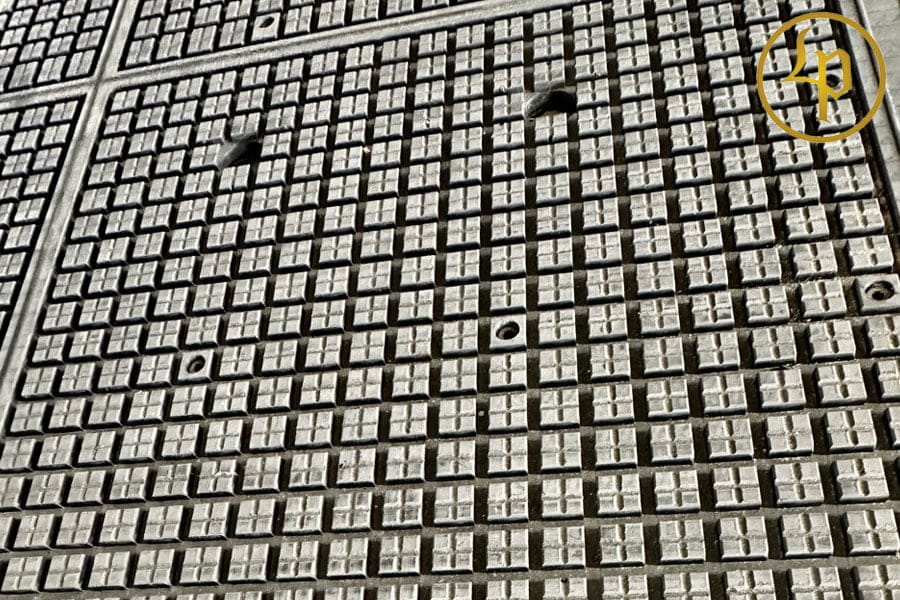

• Bàn hút: Đây là nơi đặt và giữ chặt chi tiết cần gia công. Bàn hút thường được làm từ thép hoặc nhôm. Trên bàn hút có các lỗ đục đều với khoảng cách phù hợp. Khoảng cách giữa các lỗ này phụ thuộc vào độ dày của vật liệu cần gia công. Để đảm bảo tính kín khít của hệ thống hút, có thể sử dụng gioăng cao su hoặc silicon.
• Các phụ kiện khác: Các phụ kiện khác cung cấp hỗ trợ cho hệ thống bàn hút chân không bao gồm đồng hồ áp suất (để theo dõi độ ổn định của áp suất chân không), phin lọc, ống và van.

Ở một số xưởng sản xuất nhỏ, người ta cũng có thể tự chế bàn hút chân không để sử dụng. Phương pháp này giúp tiết kiệm chi phí và linh hoạt. Tuy nhiên, khi tự chế thiết bị này, cần chú ý đến khả năng hoạt động và an toàn của nó.

Ưu và nhược điểm của bàn hút chân không cho máy CNC

Ưu điểm

Bàn hút chân không, đặc biệt là bàn hút chân không cho máy CNC, mang đến nhiều ưu điểm vượt trội:

• Kẹp được các chi tiết gia công, bao gồm cả các chi tiết mỏng mà không gây cong vênh, không giới hạn vật liệu. Kích thước của bàn kẹp có thể điều chỉnh linh hoạt dựa trên phôi, tạo sự thuận tiện và tốc độ làm việc nhanh chóng.
• Chi tiết được kẹp chắc chắn hơn, lực hút mạnh mẽ và phân bố đồng đều trên bề mặt bàn hút.
• Hình thức kẹp an toàn, không gây tổn hại hoặc trầy xước bề mặt của chi tiết cần gia công.
• Thời gian cài đặt nhanh chóng, dễ dàng tháo lắp và sử dụng.
• Giảm thiểu tối đa khuyết điểm trong quá trình gia công, giúp đạt được độ chính xác cao.
• Tiết kiệm thời gian thực hiện gia công.
• Đầu tư ban đầu không cao.

Nhược điểm

Tuy bàn hút chân không mang lại nhiều ưu điểm, nhưng cũng có một số nhược điểm:

• Hiện tại, các máy CNC sử dụng bàn hút chân không chỉ thích hợp để gia công các chi tiết phẳng và không có lỗ thủng. Đối với việc gia công các lỗ thủng, cần phải kết hợp nhiều bàn hút chân không để giữ chặt phôi.

Ứng dụng bàn hút chân không cho máy CNC trong đời sống

• Bàn hút chân không cho máy gia công trung tâm CNC: Bàn hút chân không cho máy gia công trung tâm CNC đóng vai trò quan trọng trong việc gá và giữ vật liệu cần phay. Chúng giúp tạo sự ổn định và chính xác trong quá trình phay, cắt, gọt và khoan.
• Ứng dụng trong quảng cáo: Bàn hút chân không cũng được sử dụng trong lĩnh vực thi công quảng cáo. Chúng được dùng để giữ các sản phẩm quảng cáo trong quá trình khắc, cắt, khoan. Bàn hút CNC thường được sử dụng để sản xuất logo, biển quảng cáo và các vật liệu quảng cáo như PVC, acrylic, tấm hai màu.
• Bàn hút chân không trong ngành in: Trong quá trình in phun, độ phẳng và cố định của bề mặt in là rất quan trọng. Bàn hút chân không được sử dụng để giữ cố định và làm phẳng bề mặt in. Các loại bàn hút chân không thường có các lỗ nhỏ với khoảng cách đều nhau trên bề mặt để đảm bảo độ phẳng.
• Bàn hút chân không trong chế biến gỗ: Bàn hút chân không cho máy CNC gỗ được sử dụng rộng rãi trong ngành công nghiệp chế biến gỗ, đồ gỗ trang trí và các sản phẩm thủ công mỹ nghệ từ gỗ. Chúng giúp hút và giữ chặt các vật liệu gỗ, tạo điều kiện thuận lợi cho quá trình gia công chính xác, tỉ mỉ và chi tiết.
• Ứng dụng cho các tác phẩm điêu khắc khác: Ngoài chế biến gỗ, bàn hút chân không cũng được sử dụng trong các hoạt động điêu khắc vật liệu khác như đồng, nhôm, sắt và các khuôn kim loại khác. Chúng cũng có thể được sử dụng cho điêu khắc đá cẩm thạch nhân tạo, tấm nhựa, ống PVC, ván gỗ và các khuôn không phải kim loại khác.

Hướng dẫn cách chọn bơm hút cho bàn hút chân không máy CNC

Tiêu chí chọn máy hút chân không cho máy CNC

Khi chọn máy hút chân không cho máy CNC, cần xem xét các tiêu chí sau:

• Loại bơm thích hợp: Lựa chọn bơm chân không vòng dầu, bơm chân không vòng nước hoặc bơm chân không khô (có khả năng hút và thổi). Tùy thuộc vào yêu cầu và ứng dụng cụ thể.
• Thông số phù hợp: Áp suất chân không và công suất của bơm là hai thông số quan trọng. Cần chọn bơm có áp suất chân không phù hợp với bàn hút (không quá yếu hoặc quá mạnh so với nhu cầu). Nếu máy hút chân không quá yếu, sẽ không giữ được phôi một cách đáng tin cậy và có thể gây hư hỏng cho phôi và máy gia công. Ngược lại, nếu chọn máy hút chân không quá mạnh, có thể gây gãy vỡ phôi và tốn năng lượng không cần thiết.

Các dòng bơm nổi bật

Trên thị trường, có nhiều dòng sản phẩm bơm hút chân không dành cho máy CNC bàn hút chân không. Dưới đây là một số hãng sản xuất nổi bật:

• Becker (Đức): Máy hút chân không CNC của hãng Becker được đánh giá cao.
• Busch (Đức): Bơm chân không Busch là một lựa chọn phổ biến.
• Wonchang (Hàn Quốc): Bơm chân không Wonchang là sản phẩm được sử dụng rộng rãi.
• Hanchang (Hàn Quốc): Hãng bơm chân không Hanchang cũng là một lựa chọn đáng xem xét.

Cần tìm hiểu thêm về các dòng sản phẩm và đánh giá chất lượng, hiệu suất trước khi chọn mua máy hút chân không cho máy CNC.
